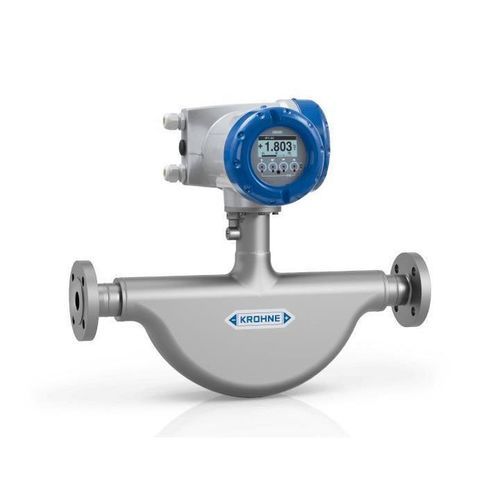

Débitmètre à effet Coriolis OPTIMASS 5400

massiquevolumiquepour gaz

Description courte
L'OPTIMASS 5400 est un débitmètre massique Coriolis pour applications process standard traitant gaz et liquides. Le capteur à double tube semi-coudé fournit la mesure directe du débit massique, de la densité et de la température, ainsi que des grandeurs dérivées (débit volumique, concentration, vitesse) et des diagnostics complets appareil/process.

Caractéristiques clés

• Conception compacte et légère avec un bon rapport prix/performance
• Fonctionne avec gaz et liquides jusqu'à +180 °C et pressions process jusqu'à 100 barg ; pression d'éclatement du boîtier typique jusqu'à 200 barg
• Gestion des gaz entraînés (EGM™) pour une mesure stable sur de larges fractions gazeuses et indication biphasique (GVF)
• Connexions disponibles : brides DN10…100 / ½…4" ; variantes hygiéniques et différentes options de serrage/embouts filetés
• Communications étendues : 3 × 4…20 mA, HART®, Modbus, FOUNDATION™ Fieldbus, Profibus-PA/DP, PROFINET (Ethernet-APL), PROFINET, EtherNet/IP™, Bluetooth®

Aperçu
L'OPTIMASS 5400 offre une mesure massique économique pour les applications process et utilitaires. Son capteur à double tube semi-coudé mesure directement la masse et fournit une couverture diagnostique étendue ainsi que des valeurs dérivées utiles pour la régulation et le contrôle qualité.

Conception et durabilité
Conception éco-responsable et légère réduisant l'effort de manutention, la consommation de matière, le poids total et la hauteur d'installation par rapport aux générations précédentes. Facilite le transport, la mise en service et favorise une production économe en ressources et en énergie.

Performances et sécurité
Large plage de turndown et capacité à supporter des températures et pressions élevées. Le boîtier extérieur constitue une seconde barrière de sécurité avec une résistance d'éclatement typique jusqu'à 200 barg, améliorant la sécurité du personnel et des installations.

Applications
Convient aux procédés chimiques et pétrochimiques, aux installations mobiles sur camions, wagons-citernes et unités portables (non transfert de custody), à la mesure de consommation carburant marine, aux procédés agroalimentaires, boisson et pharmaceutiques (variantes EHEDG / 3A disponibles), dosage, lots, etc.

Gestion des gaz entraînés et diagnostics
Associé au convertisseur de signal MFC 400, l'appareil supporte EGM™ pour une mesure stable jusqu'à 100 % de fraction gazeuse et fournit l'indication biphasique (GVF). Les diagnostics intégrés OPTICHECK permettent la surveillance continue de l'état de l'appareil et de l'application. Le Bluetooth® facilite la mise en service, la surveillance et la vérification sur site via un appareil mobile et des applications dédiées ; des rapports de vérification peuvent être générés sur place.

Électronique et communications
Électronique modulaire offrant un large éventail d'options de sortie, y compris communications Ethernet de terrain telles que PROFINET sur Ethernet-APL et EtherNet/IP™, ainsi que bus classiques, sorties analogiques et discrètes. Capteur et électronique conçus pour un remplacement aisé et disponibles en versions compactes ou avec convertisseur déporté (montage sur site).

Spécifications techniques

• Type de produit : Débitmètre
• Famille produit : OPTIMASS
• Positionnement : Pour toutes les applications process standard
• Variantes : OPTIMASS 5400 C – version compacte ; OPTIMASS 5400 F – version terrain (à distance)
• Principe de mesure : Coriolis
• Fluides mesurés : Liquides, Gaz
• Pression process : capteur max. 100 barg ; pression d'éclatement du boîtier typique jusqu'à 200 barg
• Température process : -50 °C … +180 °C
• Matériau des tubes de mesure : Acier inoxydable austénitique (1.4404 / 316L)
• Connexions brides : EN (1092-1) DN10…100 ; ASME (B16.5) ½…4" ; JIS (B2220) 10…100A
• Connexions hygiéniques : Clamp (DIN 32676) DN10, DN25, DN40, DN50, DN80, DN100 ; Clamp (ISO 2852) 25, 40, 51, 76.1, 101.6 ; Tri-Clamp ½"…4" ; Ferrule filetée (DIN 11851 / DIN 11864-1) ; Bride rainurée (DIN 11864-2)
• Conditions d'installation : longueurs d'entrée/sortie 0D (aucune longueur spéciale requise)
• Homologations / normes : ATEX, IECEx, NEPSI, JPNEx ; Hygiénique : FDA, 3A, EHEDG, CE 1935/2004 ; Marine : KR, RINA ; Autres : NACE, CRN / ASME B31.3, PED
• Sorties analogiques : 4…20 mA
• Sorties discrètes : Contacts limites, Impulsion, Fréquence, État
• Numérique / bus : FOUNDATION™ Fieldbus, HART®, Profibus-PA, Profibus-DP, Modbus RTU, EtherNet/IP™, PROFINET, Bluetooth®, PROFINET (Ethernet-APL)
• Certificats pour procédés hygiéniques & stériles disponibles ; auto-vidange en position verticale ; conçu pour CIP et SIP
