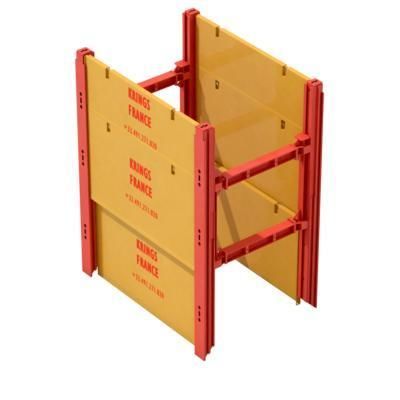

Blindage de tranchée pour excavation DGPV

coulissanten acierpour les travaux de génie civil

Description
Le système de blindage coulissant jointif le plus utilisé en sols instables, conçu pour assurer une capacité structurale élevée et une manutention efficace sur travaux de tranchée.

Aperçu
Les glissières doubles sont maintenues parallèles par un chariot rectangulaire rigide jouant le rôle de buton. Le chariot peut coulisser verticalement lors de la descente par havage et être relevé après excavation afin de dégager un espace libre suffisant. L’action indépendante de chaque élément facilite la mise en place et le retrait tout en réduisant les forces de frottement avec le sol.

Caractéristiques techniques
Longueur poteau : 4,8 / 6,0 / 7,5 m
Poids poteau : 1075 / 1335 / 1780 kg
Moment de flexion (limite) : 1020 / 1020 / 1106 kNm
Plage longueur tronçon : 2,0 m - 6,25 m
Moyen de levage recommandé : Pelle ≈ 25 - 45 tonnes

Caractéristiques / spécifications techniques

• Longueur poteau : 4,8 m, 6,0 m, 7,5 m
• Poids poteau : 1075 kg, 1335 kg, 1780 kg
• Moment de flexion : 1020 kNm, 1020 kNm, 1106 kNm
• Plage longueur tronçon : 2,0 m - 6,25 m
• Moyen de levage recommandé : Pelle d’environ 25 à 45 tonnes
