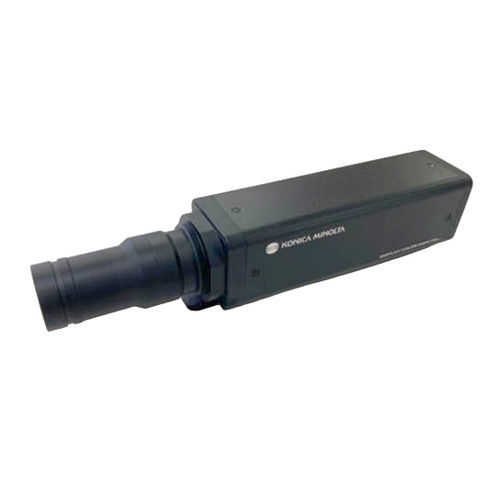

Luminancemètre/chromamètre multivoie CA-510

numériquecompactUSB

Présentation
Le CA-510 est un analyseur colorimétrique compact destiné aux écrans modernes OLED, micro-LED et HDR. Il étend les plages de mesure de luminance et de chromaticité, améliore la mesure en basse luminance et propose des analyses de forme d'onde et de scintillement adaptées à la R&D et à la production.

Sonde compacte pour mesure haute précision
Le CA-510 dispose d'une surface de mesure Ø10 mm et d'un angle d'acceptation ±15° pour capter la lumière d'émetteurs à large angle. Cette configuration augmente la sensibilité en basses luminances, adaptée aux dalles OLED à fort contraste et aux systèmes de pilotage dynamiques.

Plage de mesure étendue
Le CA-510 garantit des mesures de luminance de 0,0002 à 20 000 cd/m² et de chromaticité de 0,002 à 20 000 cd/m², assurant des relevés fiables depuis les noirs profonds jusqu'aux pics de luminosité.

Mesure rapide et répétable en basse luminance
La vitesse de mesure est adaptée aux environnements R&D et production : le mode AUTO permet des lectures en 1 s à 0,0002 cd/m², réduisant le temps de cycle et facilitant le réglage gamma et les contrôles d'inspection.

Analyse avancée du scintillement et des formes d'onde
Prise en charge des méthodes JEITA, VESA, FMA et VRR-Flicker (méthode Konica Minolta) avec un échantillonnage jusqu'à 200 kHz. Fournit des sorties de forme d'onde couleur (XYZ) pour l'analyse du timing d'émission et du comportement des éléments RVB.

Intégration logicielle et automatisation
Compatible avec CA-S40 Ver.2.2 et CA-SDK2 pour le contrôle, la visualisation des données et l'automatisation. Fonctionnalités : calibrage multicanal, suppression de lumière résiduelle et modes AUTO personnalisables.

Applications

• Développement d'écrans OLED et micro-LED
• Évaluation d'écrans pour smartphones et automobile
• Mesures et optimisation en ligne de production
• Assurance qualité visuelle et inspection

Caractéristiques techniques

• Modèle : CA-510
• Surface de mesure : Ø 10 mm
• Angle d'acceptation : ± 15°
• Distance de mesure garantie : 30 ± 5 mm
• Luminance : Plage garantie : 0,0002 à 20 000 cd/m²
• Précision (pour blanc) : > 0,0001 cd/m² — (no value) ; > 0,0002 cd/m² : ±9 % ; > 0,0005 cd/m² : ±3,5 % ; > 0,001 cd/m² : ±3 % ; > 0,01 cd/m² : ±2 % ; > 0,1 cd/m² : ±1,5 %
• Répétabilité (2σ) AUTO : > 0,0001 cd/m² — (no value) ; > 0,0002 cd/m² : 10 % ; > 0,0005 cd/m² : 3 % ; > 0,001 cd/m² : 2 % ; > 0,01 cd/m² : 0,35 % ; > 0,1 cd/m² : 0,12 % ; > 1 cd/m² : 0,10 %
• Chromaticité : Plage garantie : 0,002 à 20 000 cd/m²
• Précision (pour blanc) : > 0,001 cd/m² — (no value) ; > 0,002 cd/m² : ±0,003 ; > 0,01 cd/m² : ±0,002
• Répétabilité (2σ) chromaticité AUTO : > 0,001 cd/m² — (no value) ; > 0,002 cd/m² : 0,0030 ; > 0,01 cd/m² : 0,0012 ; > 0,1 cd/m² : 0,0005 ; > 1 cd/m² : 0,0003 ; > 10 cd/m² : 0,0002
• Scintillement (Contraste) : Plage de luminance : 1 à 20 000 cd/m² ; fréquence cible : 0,25 à 65 Hz
• Exemples de précision scintillement : 30 Hz AC/DC 10% sinusoïdal : ±0,3 % ; 60 Hz AC/DC 10% sinusoïdal : ±0,3 %
• Répétabilité scintillement (2σ) : 20 à 65 Hz AC/DC 10% sinusoïdal : 0,3 %
• XYZ (modes Flicker/XYZ) : Plage : 1 à 20 000 cd/m² ; fréquence cible : 0,25 à 200 Hz
• Exemples de précision XYZ : 30 Hz AC/DC 10% sinusoïdal : ±1,5 % ; 60 Hz AC/DC 10% sinusoïdal : ±2,2 %
• Scintillement (JEITA) : Plage : 1 à 20 000 cd/m² ; fréquence : 0,42 à 65 Hz ; exemples de précision : 30 Hz AC/DC 4% sinusoïdal : ±0,35 dB
• Forme d'onde : Mode Flicker plage : 0,2 à 20 000 cd/m² ; fréquence d'échantillonnage : 200 kHz (modulable)
• Waveform XYZ : plage : 0,2 à 19 000 cd/m² ; fréquence d'échantillonnage : 3 kHz (modulable)
• VRR-Flicker : Plage : 1 à 20 000 cd/m² ; fréquence d'échantillonnage : 200 kHz (modulable) ; cible : 0,01 à 100 kHz ; précision : 1 à 120 Hz AC/DC 10% sinusoïdal : ±0,3 %
• Vitesses de mesure garanties : AUTO Lvxy : 1 fois/s (> 0,0002 cd/m²), 5 fois/s (> 0,02 cd/m²), 20 fois/s (> 0,25 cd/m²)
• Vitesse mesure Flicker (Contraste) : 20 fois/s
• Vitesse Flicker (JEITA/VESA) : 0,5 fois/s (à 1 Hz Pitch), 2,5 fois/s (à 10 Hz Pitch)
• Exemple fréquence d'échantillonnage VRR-Flicker pour la vitesse : 3 kHz ; exemple d'observation : 0,7 fois/s (à 1 s Obs.)
• Fréquence de synchronisation verticale cible : 0,5 à 240 Hz (luminance et chromaticité)
• Alimentation : DC 5 V (alimentation bus USB ou connecteur de communication RS)
• Conditions de fonctionnement : 10 à 35°C, HR ≤85%, sans condensation
• Conditions de stockage : 0 à 45°C, HR ≤85% (à 35°C), sans condensation
• Remarques : Mesures spécifiées sous la source lumineuse standard Konica Minolta (6 500 K). Conditions environnementales pour la précision : 23°C ±2°C, HR 40% ±10% ; exemples de fluctuations de lecture : Luminance ±2% pour le blanc ; Chromaticité à 100 cd/m² : ±0,002 pour le blanc, ±0,003 pour le monochrome.
