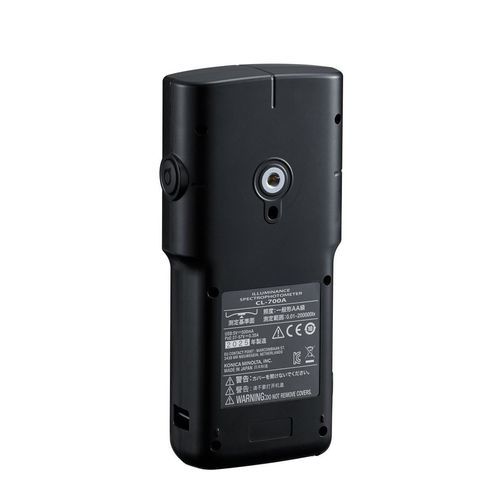

Luxmètre-spectrophotomètre UV-Vis-NIR CL-700A

EthernetUSBcompact

Présentation
Le spectrophotomètre d'illuminance CL-700A de Konica Minolta effectue des mesures spectrales et d'illuminance sur une large plage (360–1000 nm) avec un champ d'illuminance étendu (0,01 à 200 000 lx). L'appareil s'utilise en mode portatif ou s'intègre à des systèmes de test automatisés et permet la mesure multipoints synchronisée jusqu'à 15 unités. Les interfaces USB et Ethernet (PoE) et le logiciel CL-S30 assurent l'acquisition de données en temps réel, la visualisation spectrale, l'analyse de chromaticité et la gestion centralisée des données.

Applications

• Eclairage : Caractérisation des performances LED/OLED, de l'indice de rendu des couleurs et de l'uniformité d'illuminance pour installations commerciales, industrielles et architecturales ; assistance aux tests de conformité et à l'optimisation énergétique.
• Aéronautique : Vérification des spectres et niveaux d'illuminance en cockpit et cabine pour la R&D et le contrôle qualité en production ; applicable aux vérifications de conformité aux normes aéronautiques.
• AR/VR et imagerie : Etalonnage d'écrans et de capteurs sur les bandes visible et proche infrarouge, tests en faible luminosité et d'uniformité multipoints, évaluation de composants optiques pour systèmes immersifs.

Fonctions principales

• Plage spectrale : 360–1000 nm ; pas en sortie : 1 nm ; largeur de bande ≈10 nm
• Plage d'illuminance : 0,01–200 000 lx (précision de chromaticité garantie ≥ 0,5 lx)
• Mesure multipoints : jusqu'à 15 unités synchronisées (avec CL-S30)
• Modes de mesure rapides : Super-FAST ≤0,3 s, FAST ≤0,5 s, NORMAL jusqu'à 5 s
• Bonne répétabilité : xy down to 0,0005 (≥50 lx)
• Interfaces : USB 2.0 et Ethernet (PoE) ; alimentation par bus USB ou PoE (IEEE 802.3af)
• Calibration zéro automatique et correction de longueur d'onde ; logiciel CL-S30 inclus
• Conception compacte et légère pour usage portatif ou automatisé (80 × 170,5 × 35 mm ; env. 214 g)

Caractéristiques techniques

• Modèle : CL-700A
• Classe d'instrument : classe appareil d'illuminance ; conforme à JIS C 1609-1:2006 (type spécial) et DIN 5032-7:1985 classe B (voir notes fabricant)
• Plage d'onde : 360–1000 nm ; résolution : 1 nm ; largeur de bande ≈10 nm
• Précision en longueur d'onde : ±0,3 nm
• Gamme de mesure (illuminance) : 0,01–200 000 lx (précision chromaticité ≥0,5 lx)
• Exactitude (Illuminant A standard) : Ev ±2% ±1 digit ; xy ±0,0015 (5–200 000 lx) ; xy ±0,002 (0,5–5 lx)
• Répétabilité (2σ) : xy 0,0005 (50–200 000 lx)
• Fonctions de mesure : X,Y,Z ; Ev,x,y ; u',v' ; Tcp, duv ; λd, Pe ; Ra, Ri (1–15) ; TM-30-20, TLCI, SDCM (avec CL-S30) ; EML, PPFD ; Ee et Ee(λ) (avec CL-S30)
• Interfaces : USB 2.0, Ethernet ; langues d'affichage : anglais, japonais, chinois simplifié (avec CL-S30)
• Température d'utilisation : 0–40°C ; stockage : -10–45°C ; humidité ≤85% (sans condensation)
• Dimensions / Poids : 80 × 170,5 × 35 mm ; env. 214 g
