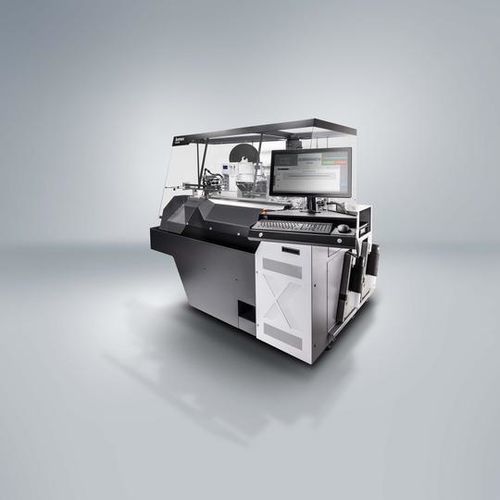

Sertisseuse de câbles Zeta 620 G2

automatiquepneumatiquecompacte

Vue d'ensemble Le Zeta 620 G2 compact automatise le câblage des armoires. Il traite des fils de 0,5 à 6 mm² de section, prend en charge jusqu'à 24 types de fils et offre sept options d'embouts. Points forts

• Réduisez le temps de câblage de l'armoire de 50 % grâce au traitement automatisé Le Zeta 620 G2 réduit le temps de construction des armoires. Les faisceaux de fils étiquetés et prêts à l'emploi simplifient l'assemblage et contribuent à rationaliser le flux de travail global.
• Réduire les coûts de main-d'œuvre et les erreurs humaines L'automatisation du traitement et de l'étiquetage des fils permet de faire appel à du personnel non formé, libérant ainsi les experts pour des tâches plus complexes. Les changements automatiques pour 24 types de fils maximisent le débit.
• Conception compacte de la machine avec marquage par jet d'encre intégré La Zeta 620 G2 économise un espace précieux au sol grâce à son châssis compact et à son marquage à jet d'encre intégré. Cette conception s'adapte à toutes les installations, réduisant l'encombrement tout en maintenant un rendement élevé.
• Automatiser les listes de fils avec WIRE Mind Le logiciel en nuage WIRE Mind transforme les listes de fils manuelles en données machine précises. Il élimine les erreurs de planification et réduit les efforts manuels et les erreurs humaines.
• Modules personnalisables pour augmenter la flexibilité de la production La Zeta 620 G2 peut être adaptée à des besoins spécifiques grâce à des modules de processus flexibles pour les ferrules, le compactage par ultrasons ou le marquage des tubes afin de réduire les déchets et d'optimiser les coûts.

Système modulaire - Périphériques et marquage / Modules de traitement (articles sélectionnés)

• M1650 Tube - module de marquage de tubes qui imprime des tubes marqueurs et les pousse sur le fil ; conçu pour les machines de la gamme Zeta 6x0.
• M1630 Jet - imprimante à jet d'encre pour une impression en ligne rapide et flexible, commandée directement via la commande de la machine.
• IQJET - imprimante à jet d'encre télécommandée pour une impression rapide et flexible et un temps de disponibilité élevé (initialement disponible pour Zeta 620 G2).
• AEH-LS - module de ferrule sertissant les ferrules libres sur les fils pré-dénudés ; un capteur de présence surveille l'insertion de la ferrule.
• CM 04 Duo - module d'embout séquençable sertissant jusqu'à deux embouts libres de grande section (4 et 6 mm²) sur des fils pré-dénudés.
• CM 1/5 GS - module d'embout permettant de sertir jusqu'à cinq embouts différents sur des feuillards de différentes longueurs.
• CM F20 - module d'embout pour le traitement séquentiel d'un maximum de cinq embouts sur feuillard avec sertissage trapézoïdal.
• Module de compactage - permet le compactage par ultrasons des fils comme alternative aux embouts.

Données techniques (valeurs clés) Longueur de fil la plus courte pour un traitement unilatéral : 60 mm Longueur de fil la plus courte pour un traitement des deux côtés : 240 mm Longueur de fil (plateau standard) max. 4000 mm Longueur de bande côté 2 max : 25 mm Longueur de bande côté 1 max. 25 mm Diamètre extérieur du fil max. 6 mm Caractéristiques / spécifications techniques

• Section transversale du fil : 0.5 à 6 mm²
• Jusqu'à 24 types de fils pris en charge
• Sept options de virole disponibles
• Marquage à jet d'encre intégré
• Châssis compact pour économiser de l'espace au sol
• Intégration de logiciels cloud : WIRE Mind pour convertir les listes de fils en données machine
• Conception modulaire pour ajouter des périphériques et des modules de processus (embouts, marquage de tubes, compactage par ultrasons, etc.)
• Application typique : câblage d'armoire / fabrication de harnais
