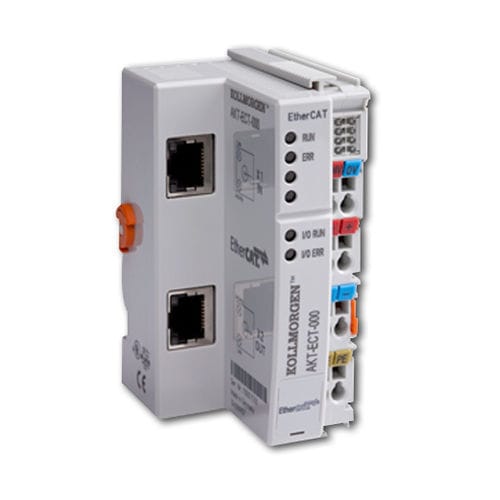

Coupleur de bus AKT2G-ECT-000-000

électroniqueEthernetEtherCAT

Le coupleur de bus EtherCAT® connecte le système Ethernet en temps réel à l'aide de borniers électroniques modulaires et extensibles. Une unité complète se compose d'un coupleur de bus, d'un ensemble de bornes de bus et d'une borne d'extrémité. Caractéristiques Le coupleur EtherCAT connecte EtherCAT, le système Ethernet en temps réel, à l'aide des borniers électroniques modulaires et extensibles. Une unité se compose d'un coupleur de bus, d'un ensemble de bornes et d'une borne d'extrémité. Le coupleur de bus reconnaît les bornes de bus connectées et les affecte automatiquement à l'image du processus EtherCAT. Le coupleur de bus est connecté au réseau via l'interface Ethernet supérieure. La prise RJ 45 inférieure peut être utilisée pour connecter d'autres dispositifs EtherCAT sur la même rangée. Dans le réseau EtherCAT, le coupleur EtherCAT peut être installé n'importe où dans la section de transfert du signal Ethernet (100BASE-TX), sauf directement sur le commutateur. EtherCAT (Ethernet Control Automation Technology) est la solution Ethernet pour l'automatisation industrielle, caractérisée par des performances exceptionnelles et une manipulation particulièrement simple. EtherCAT permet de remplacer la topologie Ethernet en étoile par une simple structure de lignes. Autrement, EtherCAT peut également être câblé de manière « classique » à l'aide de commutateurs, afin d'intégrer d'autres dispositifs Ethernet.
