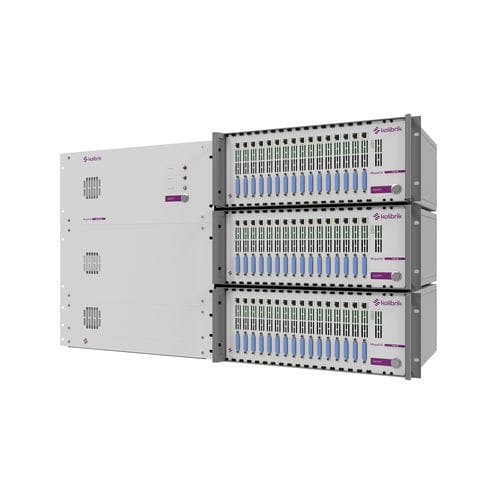

Analyseur d'hydrogène StackEIS-M

de surveillancede puissancede tension

La famille de produits MegaEIS est un système d'essai modulaire pour l'analyse EIS des piles H2FC. Le système est conçu pour coopérer avec une charge CC externe qui gère la majeure partie de la puissance de la pile. Le système offre également une fonction de surveillance continue de la tension des cellules, même pendant l'acquisition de l'EIS. Le système étant modulaire, il est généralement construit en fonction de l'application concrète. Les paramètres décisifs sont les paramètres concrets des piles qui peuvent être prévues pour la mesure : tension maximale, courant maximal, puissance maximale et paramètres du booster disponible. Ces informations permettent de choisir correctement la partie puissance de MegaEIS. Le système est toujours refroidi à l'eau. La configuration de la partie puissance permet d'acquérir des données EIS simultanément à partir de toutes les cellules. Dans ce cas, il est nécessaire de connaître le nombre maximum de canaux qui peuvent être mesurés. DÉTAILS DE LA SOLUTION Tension de la pile jusqu'à 1000 V Courant de pile jusqu'à 2000 A Puissance dissipée interne de StackEIS jusqu'à 20 kW Mesure EIS d'une cellule progressivement ou de toutes les cellules simultanément Détection de courant de haute précision pour les composants DC et AC
