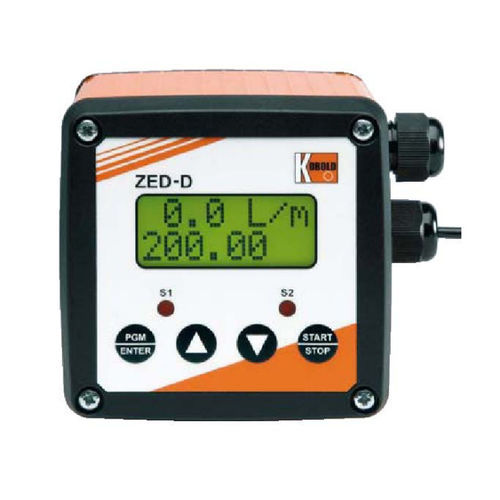

Compteur d'impulsions ZED series

de visde lotsnumérique

Cette électronique convertit le signal fréquence du capteur en une lecture du débit de 3(4) caractères avec échelle réglable et en signal analogique variable. Le dosage est affiché sur la ligne inférieure de l'affi cheur. L'unité de mesure peut être sélectionnée. Deux relais sont inclus avec contacts inverseurs à sortie libre de potentiel pour différentes fonctions. Le relais peut être utilisé comme alarme de débit, contrôle du volume total, du dosage précis ou de la pompe. Lorsque le débit est contrôlé en continu, le relais vérifie si les seuils librement ajustables sont dépassés ou non. Le choix est possible entre les fonctions dépassement de seuil et fonction fenêtre. Le point de commutation, l'hystérésis, la zone fenêtre et le retard d'activation ou de désactivation peuvent être réglés comme souhaités. Si le contrôle du volume total est sélectionné, une vérification est effectuée pour voir si la limite de quantité ajustable est dépassée. Le relais de dosage (S2) s'active lorsque la procédure de dosage démarre puis se désactive une fois le dosage achevé. La procédure de dosage peut être interrompue en utilisant le bouton Marche/Arrêt. En considérant une quantité de correction, il est possible de prendre en compte des caractéristiques ou des conditions spéciales du système. En utilisant un dosage précis, le robinet de dérivation peut être contrôlé par le relais. Une LED rouge indique les états de commutation du relais. La sortie analogique est disponible en sortie courant 0(4) ... 20 mA ou en sortie tension 0 ... 10 V. Les paramètres du menu peuvent être affichés en Allemand ou en Anglais. En cas d'utilisation pour des débits très variables,
