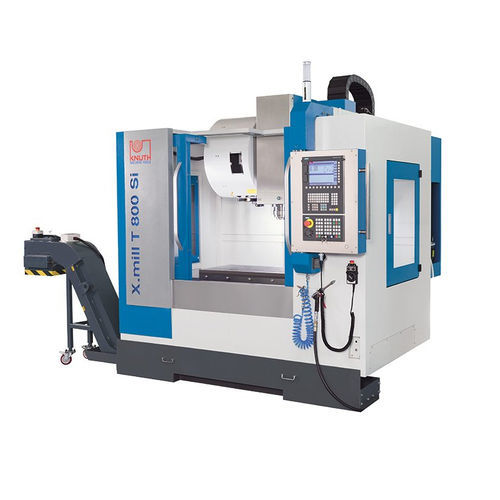

Centre d'usinage CNC 4 axes X.mill T 800 Si verticalBT 4024 outils
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- 4 axes
- Orientation de la broche
- vertical
- Nez de broche
- BT 40
- Nombre d'outils
- 24 outils
- Applications
- pour travaux lourds
- Autres caractéristiques
- compact, haute puissance, haute rigidité, de haute précision, tout-en-un
- Course X
800 mm
(31 in)- Course Y
520 mm
(20 in)- Course Z
550 mm
(22 in)- Vitesse de rotation
10 000 rpm
(62 832 rad.min-1)- Puissance
9 kW
(12,24 hp)- Vitesse d'avancement axe X
10 000 mm/min
(7 in/s)- Vitesse d'avancement axe Y
10 000 mm/min
(7 in/s)- Vitesse d'avancement axe Z
10 000 mm/min
(7 in/s)- Charge max. de la table
800 kg
(1 764 lb)- Poids max. outil
8 kg
(17,6 lb)- Précision de placement
0,005 mm
(0 in)- Répétabilité
0,003 mm
(0 in)- Temps de changement outil
8 s
- Poids total
4 400 kg
(9 700,34 lb)- Longueur hors tout
2,5 m
(8'02" )- Largeur hors tout
2,2 m
(7'02" )- Hauteur totale
2,5 m
(8'02" )
Description
Solution Tout-en-un compacte pour les tâches complexes et l’usinage 4 axes performant
Bâti de machine optimisé par analyse MEF
Construction en colonne extra large en forme de Y pour plus de stabilité
Vis à billes préchargée (Ø 32 mm) de classe C3 pour une précision élevée
Équipée d’un pack d’options complet pour la production de pièces complexes
Mise à niveau de commande sur Siemens 828D avec PPU 280 avec Siemens Shopmill et fonctions logicielles supplémentaires comme la détection de matériaux résiduels, l’enregistrement simultané, la simulation 3D et les cycles de mesure
En outre, cette machine est préconfigurée avec les options suivantes :
Werkzeugaufnahme BT 40, Ölkühler für die Hauptspindel, Kühlung durch die Hauptspindel mit Filtersystem, Ölskimmer und ein oben geschlossenes Gehäuse, Spänespülsystem und Gliederbandspäneförderer, Werkzeugwechsler mit Doppelarmgreifer und 24 Werkzeugen, Vorbereitung (Kabelbaum) für 4.+5. Achse
