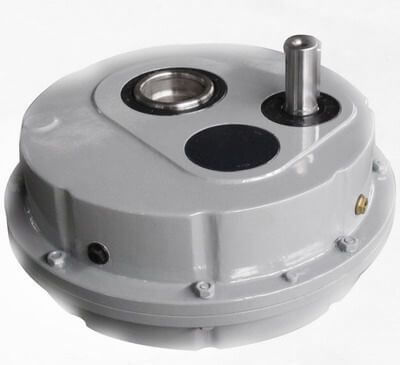

Réducteur à engrenage hélicoïdal ATA series

à arbres parallèlesà arbre creuxà arbre plein

CARACTÉRISTIQUES : 1. Fiabilité absolue et faible maintenance pour les applications dans les carrières et les mines 2. Boîtier robuste en fonte ductile adapté à une installation en extérieur 3. Jusqu'à trois diamètres d'alésage d'arbre de sortie en option 4. Rotation de l'arbre de sortie dans deux directions : dans le sens des aiguilles d'une montre (par défaut) et dans le sens inverse des aiguilles d'une montre (sur mesure) 5. Antidévireur en option pour tous les modèles (sauf ATA30) pour empêcher le recul en cas de convoyeurs inclinés 6. Les dimensions sont les mêmes avec Bonfiglioli(Série TA) 7. Le joint à huile à double lèvre combine les fonctions de joint et d'étanchéité à la poussière 8. Largement utilisé dans les convoyeurs à courroie et les systèmes d'entraînement par poulie Puissance nominale : 1,1 kW~193 kW Couple nominal : 180~17000N.m Profil de l'engrenage : Engrenages hélicoïdaux trempés Vitesse d'entrée : 1400, 900, 500r/min Vitesse de sortie : 25~300r/min Ratio:5,7,10,...20,25,31 Formulaire d'installation : Montage sur arbre suspendu Backstop : Facultatif Demandes : Industrie de la manutention, industrie des carrières et des mines Mécanisme de transmission des convoyeurs à courroie : Équipement minier, centrale à béton, concasseurs de pierres, chaîne de production de sable Installation : Arbre de suspension monté avec bras de torsion Convoyeur à courroie et système d'entraînement par poulie : ATA, Rouleau électrique, Poulie, Moteur électrique, Bras de couple La lubrification : Lubrification par bain d'huile et par barbotage Refroidissement : Refroidissement naturel 1. Le logement : Fonte nodulaire (fonte ductile) QT600 2. Profil des engrenages : Engrenages hélicoïdaux trempés 3. Matériel d'engrenage : 20CrMnTi 4. Traitement des engrenages : Carburation, trempe, broyage 5. Dureté des engrenages : Dureté de surface : HRC58-62, Dureté intérieure : HBS156-207 6. Précision des engrenages : classe 6 7. Matériau des arbres : 40Cr 8. Configurations d'entrée : Entrée d'arbre solide à clavette Bride moteur normalisée CEI 9. Configurations de sortie : Sortie à arbre creux claveté 10. Joint d'étanchéité : TAIWAN SOG
