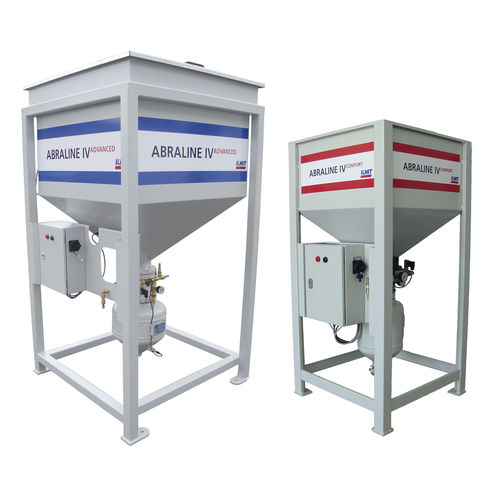

Trémie d'alimentation ABRALINE IV

de chargementde distributionde dosage

Présentation
ABRALINE IV ADVANCED surveille et contrôle la disponibilité de l'abrasif pendant tout le processus de coupe afin d'assurer un débit constant, de protéger les pièces et de réduire les interruptions. Conçu pour les grandes machines de découpe en continu et les configurations multi-têtes. Capacité : 1 000 kg.

Applications

• Métal
• Pierre
• Verre

Conception et fonctionnement

• Concept à deux réservoirs : un grand silo supérieur alimente un réservoir inférieur adjacent qui est pressurisé pour fournir l'abrasif aux systèmes de dosage.
• Le réservoir inférieur est pressurisé par de l'air comprimé ; un tuyau flexible achemine l'abrasif vers l'unité de dosage de chaque tête de coupe.
• La configuration à deux réservoirs garantit un débit continu d'abrasif avec transfert automatique du silo supérieur vers le réservoir inférieur.

Contrôle et surveillance

• Armoire de commande avec relais surveillant en permanence les états de fonctionnement et envoyant des signaux au système pneumatique et aux voyants.
• Des capteurs de niveau installés aux sorties de sable des deux réservoirs sont surveillés par la station de contrôle ; lorsque le réservoir inférieur atteint le niveau minimum, le relais ouvre la vanne d'entrée pour un remplissage automatique.
• Si le niveau du silo supérieur est bas, un voyant clignotant avertit l'opérateur de remplir le silo.

Versions

• ABRALINE IV ADVANCED – capacité 1 000 kg, adapté aux grandes machines de découpe en continu et multi-têtes.
• ABRALINE V – version plus petite, capacité environ 425 kg, adaptée aux besoins de coupe moyens.

Caractéristiques / spécifications techniques

• Capacité (ABRALINE IV ADVANCED) : 1 000 kg
• Capacité (ABRALINE V) : 425 kg
• Type : système de stockage et de transfert d'abrasif en trémie
• Configuration : grand silo + réservoir inférieur pressurisé
• Pressurisation du réservoir inférieur : air comprimé
• Distribution : tuyau flexible vers les systèmes de dosage des têtes de coupe
• Contrôle : armoire de commande avec relais et station de surveillance
• Détection : capteurs de niveau aux sorties de sable des deux réservoirs
• Alarmes/indicateurs : voyant clignotant pour réapprovisionnement du silo supérieur
• Conçu pour : machines de coupe en continu et multi-têtes (métal, pierre, verre)
