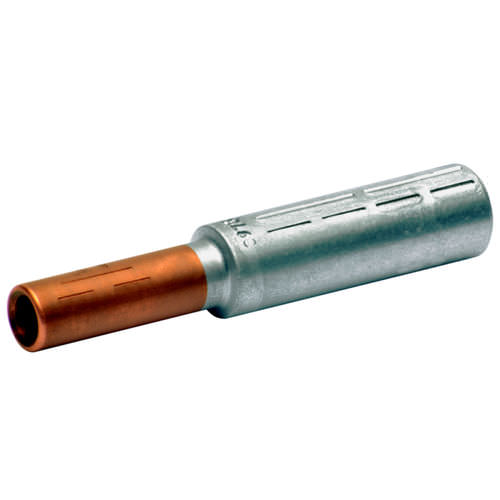

Connecteur d'alimentation électrique R series

DINà sertirbimétallique

Pour les raccordements sans tension de conducteurs en aluminium conformes à la norme EN 60228 et de câbles en aluminium conformes à la norme DIN EN 50182 Pour les conducteurs ronds en cuivre, par exemple conformes à la norme DIN EN 60228, classes 1, 2, 5 et 6 Pour les câbles en cuivre sans tension, par exemple selon la norme DIN 48201-1 Dimensions des tubes selon les normes DIN 46267-1 (cuivre) et DIN 46329 (aluminium) Pour conducteurs pré-arrondis de forme sectorielle Avec numéro de code pour une identification claire de l'outil Caractéristiques Pour le raccordement de conducteurs en aluminium et en cuivre sans tension Facile à mettre en œuvre grâce aux repères de sertissage Passage de câble aisé grâce à un chanfrein interne précis Matériau Aluminium E Cuivre (EN 13600) Surface Brillante Informations complémentaires re = fil rond monofilaire, rm = fil rond multifilaire, se = fil sectoriel monofilaire, sm = fil sectoriel multifilaire ; les conducteurs sectoriels doivent être pré-arrondis Instructions de montage Manchons pour conducteurs compactés et manchons pour câbles à 3 et 4 conducteurs, voir le chapitre « Manchons pour conducteurs compactés et conducteurs en forme de secteur – Cu »
