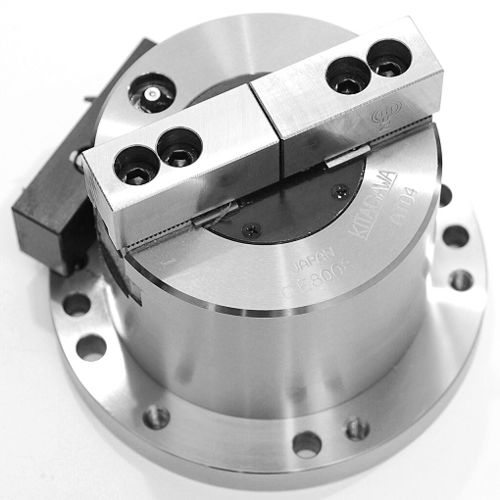

Pince de préhension pneumatique AT series

soupleà 2 mâchoirespour pièces

Aperçu
Pince de serrage 2-mors 110 mm avec vérin pneumatique intégré. Haute précision et forte force de serrage permettent une stabilité lors des opérations d'usinage et de coupe.

Caractéristiques principales

• Course des mors (diamètre) (mm) : 5,2
• Diamètre de serrage (mm) : Min 9 — Max 110
• Force de serrage (kN) : 7,5 (à 0,6 MPa pneumatique)
• Poids (kg) : 6,9 (avec mors Soft Top)
• Pression pneumatique maxi (MPa) : 0,6
• Mors souples compatibles : SB04A1T (Standard / Extra Tall)
• Consommation d'air (N) : 0,40 (à 0,6 MPa, course du piston par 10 mm)

Informations complémentaires

• La force de serrage varie selon la configuration des mors et la géométrie de la pièce.
• La consommation d'air est indiquée pour 0,6 MPa par 10 mm de course du piston.

Spécifications produit

• Gamme de modèles : AT04 | AT06 | AT08 | AT10
• Course des mors (diamètre) (mm) : 5,2 | 5,2 | 6,3 | 6,3
• Force de serrage (kN) (à 0,6 MPa) : 7,5 | 21 | 33 | 48
• Diamètre de serrage maxi (mm) : 110 | 165 | 210 | 254
• Diamètre de serrage mini (mm) : 9 | 31 | 41 | 61
• Poids net (kg) (avec Soft Top Jaws) : 6,9 | 15 | 26,7 | 40,8

Caractéristiques techniques

• Modèle : AT04
• Dénomination : Pince de serrage 2-mors 110 mm avec vérin pneumatique intégré
• Mors souples compatibles : SB04A1T (boulons de fixation des mors non inclus)
• Données pneumatiques : consommation d'air 0,40 N (à 0,6 MPa, course du piston par 10 mm)
• SKU : at04
• Disponibilité : En stock
