Vérin hydraulique M1120HA21N
DC24 Vintégré

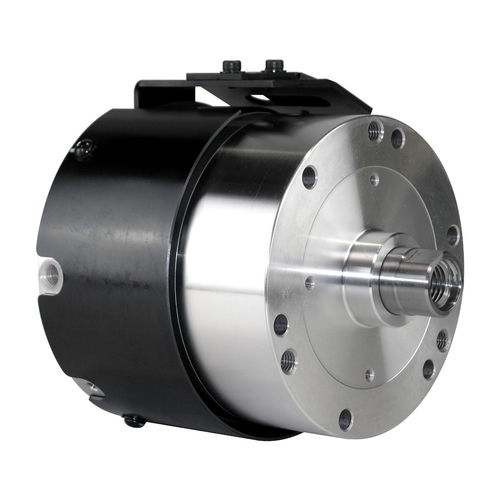

Vérin hydraulique - M1120HA21N - Kitagawa Europe - DC / 24 V / intégré
Vérin hydraulique - M1120HA21N - Kitagawa Europe - DC / 24 V / intégré
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
hydraulique
Type de moteur
DC
Tension
24 V
Autres caractéristiques
compact, intégré, avec capteur en option, avec joint tournant, roto-linéaire
Course

20 mm
(0,787 in)

Pression

35 bar
(507,63 psi)

Force

27 kN, 28 kN

Description

Aperçu
  • Cylindre hydraulique à centre fermé compact de la série Kitagawa M avec joint tournant intégré permettant le passage d'air.
  • Soupape de retenue et soupape de décharge intégrées ; comporte des capteurs de course (voir spécification du capteur ci‑dessous).


Principales caractéristiques
  • Joint tournant intégré pour capacité de passage d'air
  • Soupape de retenue et soupape de décharge intégrées
  • Capteurs de course ; capteur de proximité modèle BES516-325-E3R (PNP, DC 12/24 V, 200 mA)


Performances et dimensions
  • Course du piston : 20 mm
  • Surface piston (poussée) : 87,6 cm2
  • Surface piston (traînée) : 84 cm2
  • Draw bar poussé : 28 kN
  • Draw bar traction : 27 kN
  • Pression de service maximale : 3,50 MPa
  • Fuite totale (min) : 1,2
  • Vitesse maximale : 6000 tr/min
  • Poids : 8,2 kg
  • Moment d'inertie : 0,016 kg·m2


Informations complémentaires
  • Draw bar référence : pression maximale d'utilisation M1120HABC 3,5 MPa ; M1330HABC 4,0 MPa
  • Condition de test de fuite totale : pression 3,0 MPa, température de l'huile 50°C
  • Capteur de proximité : BES516-325-E3R, fabricant B & Plus KK, DC 12/24 V, 200 mA, PNP


Remarques
  • SKU : m1120ha21n
  • Fait partie de la série Kitagawa M


Caractéristiques / spécifications techniques
  • Modèle : M1120HA21N
  • Course piston : 20 mm
  • Surface piston poussé / traction : 87,6 cm2 / 84 cm2
  • Draw bar poussé / traction : 28 kN / 27 kN
  • Pression de service maximale : 3,50 MPa
  • Fuite totale (min) : 1,2
  • Vitesse maximale : 6000 tr/min
  • Poids : 8,2 kg
  • Moment d'inertie : 0,016 kg·m2
  • Modèle capteur de proximité : BES516-325-E3R (DC 12/24 V, 200 mA, PNP)
