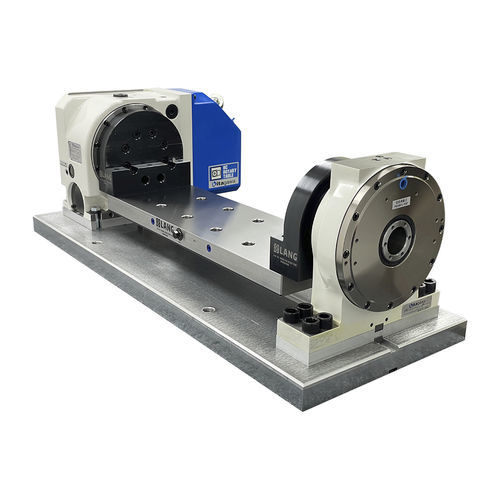

Table rotative entraînée par moteur CB-F

horizontaleflexiblehaute performance

Aperçu
Le CB-F Production System est un trunnion unilatéral conçu pour un maintien de pièce flexible et performant. Il associe la rigidité des tables rotatives KITAGAWA à un système zéro-point LANG Quick.point intégré. Le Quick.point est le plus bas système zéro-point manuellement actionné du marché et est incorporé dans le pont du trunnion pour réduire le poids total et le moment d'inertie ; la hauteur Z réduite maximise l'enveloppe d'usinage.

Principales caractéristiques

• Système très rigide avec un fort couple de serrage rotatif
• Fort couple de coupe permettant un usinage rapide de géométries complexes
• Force de maintien LANG Quick.point jusqu'à 6 000 kg pour un bridage sécurisé
• Quick.point intégré réduisant le poids et le moment d'inertie
• Conception du trunnion de serrage offrant un excellent accès aux outillages et de multiples options de maintien
• Adaptateurs rectifiés de précision assurant une grande répétabilité et supportant plusieurs positions/types de trunnion

Informations complémentaires

• De nombreuses options de dimensions de trunnion sont disponibles.
• Configuration convertible excentrée → centrée pour présenter les pièces à la broche sous un autre aspect ; le côté opposé peut être préparé par perçage/taraudage pour des montages complémentaires.
• Passerelle interchangeable entre grilles Quick.point 96 mm et 52 mm pour des dispositions de maintien flexibles (pièces grandes ou multiples petites pièces).
• Remarque : les étaux LANG Makro.Grip et les pièces à usiner ne sont pas inclus dans le périmètre de fourniture.
• Fiche technique du trunnion disponible pour dimensions et options détaillées (documentation technique fournie).

Caractéristiques / spécifications techniques

• Type de système : trunnion de production unilatéral avec LANG Quick.point intégré (actionnement manuel)
• Force de maintien Quick.point : jusqu'à 6 000 kg
• Options de grille Quick.point : 96 mm et 52 mm (pont interchangeable)
• Avantage de conception : hauteur Z réduite pour maximiser l'enveloppe d'usinage
• Répétabilité : adaptateurs rectifiés de précision pour haute répétabilité et positions/types multiples
• Fonctionnalité : convertible entre configurations excentrée et centrée ; face opposée adaptable par perçage/taraudage
• Périmètre : étaux et pièces non inclus
