Commande CNC pour table rotative QTC200
2 axesavec HMI intégréeEtherCAT

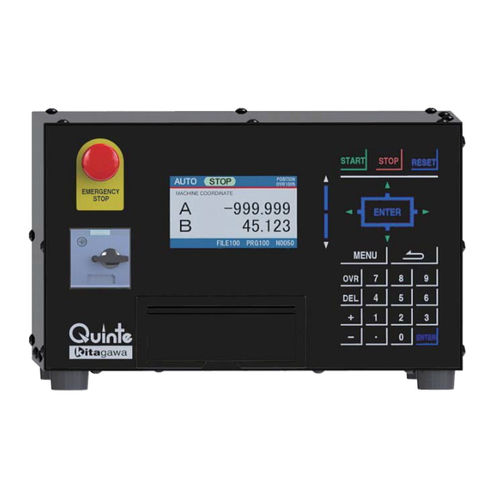

Commande CNC pour table rotative - QTC200 - Kitagawa Europe - 2 axes / avec HMI intégrée / EtherCAT
Commande CNC pour table rotative - QTC200 - Kitagawa Europe - 2 axes / avec HMI intégrée / EtherCAT
Commande CNC pour table rotative - QTC200 - Kitagawa Europe - 2 axes / avec HMI intégrée / EtherCAT - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Applications
pour table rotative
Nombre d'axes
2 axes
Autres caractéristiques
avec HMI intégrée, EtherCAT
Communication
RS422/RS485, EtherCAT
Entrée / sortie
E/S

Description

Overview
  • Quinte Series QTC200 — contrôleur pour 4e et 5e axes CNC (indexage rotatif)
  • Commande jusqu'à 2 axes avec servomoteurs AC et encodeur absolu
  • Conçu pour tables rotatives et applications d'usinage multi-axes


Key features
  • Écran couleur pour informations et état
    • Écran TFT couleur haute résolution (480 × 272) affichant position, programme en cours, données moteur et alarmes.
  • Saisie et gestion des programmes
    • Édition interactive limitant les erreurs d'entrée. Programmes et paramètres upload/download via carte MMC.
  • Indexage haute vitesse
    • Communication EtherCAT réduisant le temps d'indexage et assurant une synchronisation rapide.
  • Choix des moteurs
    • Plusieurs options de servomoteurs AC sélectionnables selon l'application (ex. 200W standard, autres puissances disponibles).
  • Extension I/O et options de télécommande
    • L'extension I/O permet la sélection externe de programmes et la sortie de la position WZRN et des signaux M. Interface RS422C en option pour contrôle à distance.
  • Sécurité et contrôle manuel
    • Entrées/sorties d'arrêt d'urgence, support d'interverrouillage externe et générateur d'impulsions manuel en option pour marche fine / pas.


Further information
  • Model: Quinte QTC200
  • Axes contrôlés: 2 axes
  • Servo moteur: Servomoteur AC avec encodeur absolu
  • Unité de réglage: 0.001°
  • Unité contrôlée: 0.0001°
  • Angle max. réglable: 9999 tours +360° ±999.999°
  • Partition égale: 0–9999 partitions (divisible en secteurs)
  • Capacité programme: N° programme max. 999; 9999 blocs/CH
  • Méthode de commande: Absolue / incrémentale (G90/G91 sélectionnable)
  • Retour position zéro: MZRN et WZRN (commandable par entrée externe)
  • Avances manuelles: Déplacement rapide, avance lente, avance pas à pas
  • Arrêt d'urgence / arrêt: Bouton d'arrêt d'urgence, arrêt forcé servo via interverrouillage externe + arrêt maître; arrêt via clé ou entrée SP; deux paires de sorties d'arrêt d'urgence
  • Override vitesse: Réglable 1–200% (notchable)
  • Fonctions préliminaires et auxiliaires: Dwell, lead cutting, buffer, détection pince, contrôle déviation, démarrage interverrouillé, démarrage continu, répétition, loop jump, sous-programme (M98), absolu/incrémental, commande fin signal
  • Compensations & limites: Compensation d'erreur de pas jusqu'à 360 positions; compensation de jeu; limite logicielle et arrêt surcourse (hard limit)
  • Alarme: Affichage du n° et message d'alarme avec historique 100 entrées
  • Affichage: TFT couleur 480 × 272
  • Entrées/sorties externes: Entrées — Start, Stop, External EMG Stop1/2; Sorties — Fin de bloc, sorties EMG Stop, sortie alarme (contact B)
  • Slot MMC: Upload/download programmes et paramètres


Technical specifications
  • Modèle: QTC200
  • Série: Quinte Series
  • Axes contrôlés: 2
  • Communication: EtherCAT (indexage haute vitesse)
  • Alimentation: AC200–230V ±10% 50/60Hz (mono / tri)
  • Courant requis: 15 A
  • Dimensions (L×H×P): 320 × 190 × 400 mm
  • Poids: 13.0 kg
  • Environnement: Utilisation 0–45°C; stockage -10–60°C; humidité 20–80% RH (sans condensation); vibration ≤0.5G; choc ≤1G; pollution niveau 3
  • Options: Slot MMC, RS422C I/F, extension I/O, générateur d'impulsions manuel
  • Normes: CE (EMC), KC
