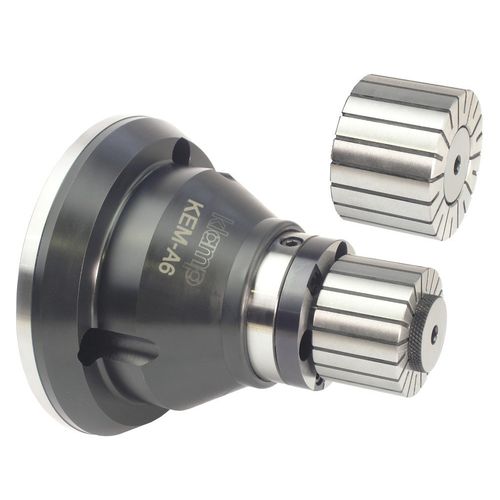

Mandrin expansible à douille extensible KEM-AS-A6

pour applications de tournagepour tournage internemodulaire

Présentation
Le KEM-AS-A6 est un mandrin d'expansion pour serrage intérieur conçu pour le maintien précis de pièces sur tour. Il dispose d'un système de tirage vers l'arrière assurant un contact « double » contre un butoir et d'une bride commune pour une intercambiabilité modulaire.

Points clés

• Design à tirage arrière : le pièce est ramenée contre un butoir pour une rigidité par double contact.
• Configuration de bride modulaire pour intercambiabilité avec les corps arrière compatibles.
• Préciser, à la commande, les manchons standard ou à file pour montage affleurant.

Dimensions de l'ensemble

• A : 95 mm
• B : 115 mm
• C : 170 mm
• D : 125 mm
• E : 64 mm
• F : 14,5 mm
• G : 22,1 mm (G affleuré : 25,4 mm)

Paramètres techniques

• Montage sur broche : A2-6
• Plage de serrage mandrin : 12,4 mm - 22,4 mm
• Plage de serrage manchon : 0,5 mm
• Force de traction maximale : 7 kN
• Force de serrage maximale : 12,5 kN
• Diamètre fileté maxi pour écrou de traction : M75 x 2

Mode de commande

• 1. Choisir le modèle de mandrin selon le(s) diamètre(s) à serrer — les modèles sont identifiés par leur plage de serrage.
• 2. Sélectionner le numéro de pièce adapté au montage de votre broche de tour — chaque système inclut un connecteur de drawtube personnalisable.
• 3. Commander séparément les manchons et les butées de position ; préciser manchon standard ou affleurant.

Inclus et remarques de conception

• Chaque mandrin inclut une tige d'expansion, un adaptateur de tige d'expansion et la visserie de montage.
• Tous les manchons d'expansion sont collés pour assurer l'étanchéité contre les liquides de coupe et les copeaux.
• La conception à double angle assure une expansion parallèle du manchon pour un contact sur toute la longueur et un dégagement positif à l'ouverture.
• Les manchons se rétractent de 0,1 mm en dessous du diamètre nominal rectifié pour faciliter le chargement/déchargement des pièces.

Caractéristiques / spécifications

• Série : KEM
• Modèle : KEM-AS-A6
• Montage broche : A2-6
• Plage de serrage mandrin : 12,4 mm - 22,4 mm
• Plage de serrage manchon : 0,5 mm
• Force de traction max : 7 kN
• Force de serrage max : 12,5 kN
• Diamètre fileté maxi écrou : M75 x 2
• Dimensions d'ensemble (A–G) comme indiquées ci-dessus
