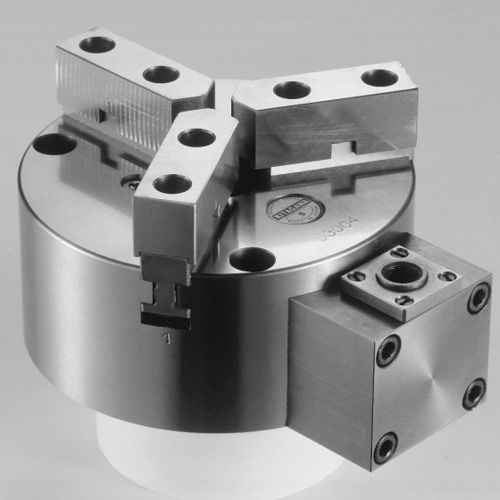

Mandrin de serrage de pièce pour applications de tournage SC-5S

pour tournage internepour tournage externemanuel

Présentation du produit
Mandrin à vis fixe pour le maintien manuel et le montage sur dispositifs de serrage (utilisation sur tours et postes de travail).

• Disponible sur multiplate pour un montage simple sur gabarits.
• Conception compacte pour installations à encombrement réduit.
• Les mors doux sont usinables pour s'adapter à différents types de pièces.

Caractéristiques principales

• Force de serrage maxi (kN) : 12
• Couple admissible de la poignée (N·m) : 39.2
• Poids (kg) : 5.3
• Plage de serrage extérieure (mm) : 3~110
• Plage de serrage intérieure (mm) : 33~100

Spécifications produit (extrait)
Modèle : SC-4S — SC-5S
Force de serrage maxi (kN) : 9.6 — 12
Couple de la poignée (N·m) : 27.5 — 39.2
Diamètre de serrage (Extérieur, mm) : 3～95 — 3～110
Diamètre de serrage (Intérieur, mm) : 29～84 — 33～100
Poids net (kg) (avec mors doux) : 4 — 5.3
Plan général : PDF disponible pour chaque modèle
DXF/DWG : Fichiers DXF et DWG disponibles pour chaque modèle

Caractéristiques techniques

• Marque : Kitagawa
• Modèle : SC-5S
• SKU : sc-5s
• Force de serrage maxi : 12 kN (SC-5S)
• Couple admissible de la poignée : 39.2 N·m (SC-5S)
• Poids net (avec mors doux) : 5.3 kg (SC-5S)
• Plage de serrage extérieure (SC-5S) : 3–110 mm
• Plage de serrage intérieure (SC-5S) : 33–100 mm
• Disponible sur multiplate pour un montage facile
• Mors doux : usinables pour adapter les pièces
