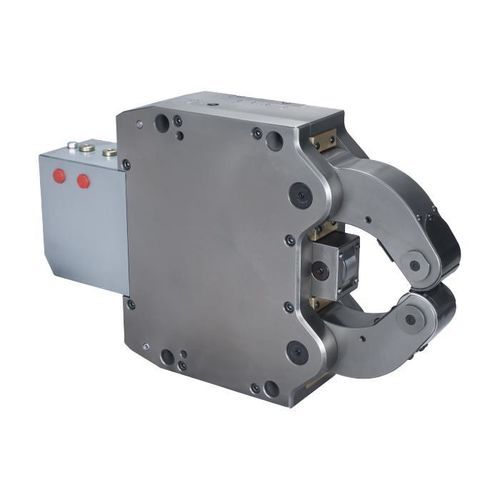

Lunette auto-centrante pour tour FRUN 3.1

Présentation
Steady rest entièrement étanche pour applications de tournage standard. Disponible dans des diamètres de 6 mm à 350 mm. Convient aux tours CNC à banc plat et à banc incliné. Équerres de fixation disponibles sur demande.

Caractéristiques principales

• Plage de centrage avec protège-copeaux 3 pièces : 20 - 165 mm
• Alésage du cylindre (d) : 70 mm
• Raccord hydraulique (BSP) [h] : 1/4"
• Pression de service (mini/maxi) : 8 / 80 bar
• Force de serrage maximale par rouleau : 10 kN
• Force de serrage par rouleau à 15 bar : 2.5 kN
• Précision de centrage sur toute la plage : 0.04 mm
• Répétabilité : 0.007 mm
• Vitesse périphérique maximale : 725 m/min
• Poids approximatif : 48 kg
• Soupape de sécurité
• Prédisposition pour retour d'ouverture maximale
• Inclut 1 jeu de protège-copeaux 3 pièces
• Prédisposition pour raccord d'air comprimé
• Prédisposition pour lubrification centralisée

Informations complémentaires
Cette série entièrement étanche est conçue pour les opérations de tournage standard et est proposée dans une large plage de diamètres de 6 mm à 350 mm. Compatible avec les tours CNC à banc plat et banc incliné. Les supports de montage et options sont fournis selon les exigences du client.

Caractéristiques techniques

• Modèle : FRUN 3.1
• Plage de centrage (avec protège-copeaux 3 pièces) : 20 - 165 mm
• Alésage du cylindre : 70 mm
• Raccordement hydraulique (BSP) : 1/4"
• Pression de fonctionnement : 8 - 80 bar
• Force maximale de serrage par rouleau : 10 kN
• Force de serrage par rouleau à 15 bar : 2.5 kN
• Précision de centrage (sur toute la plage) : 0.04 mm
• Répétabilité : 0.007 mm
• Vitesse périphérique maximale : 725 m/min
• Poids approximatif : 48 kg
• Comprend soupape de sécurité ; prédispositions pour retour d'ouverture maximale, connexion d'air comprimé et lubrification centralisée ; protège-copeaux 3 pièces inclus
• Diamètres disponibles : 6 mm – 350 mm
