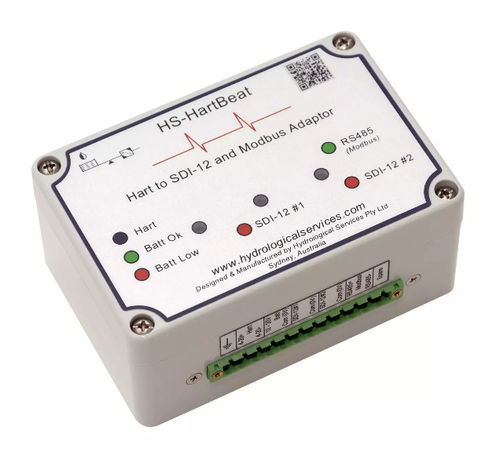

Module d'interface HART HART to SDI-12/

RS-485Modbus

L'interface "HART vers SDI-12" de HyQuest Solutions permet de connecter n'importe quel dispositif HART 4-20mA à un enregistreur de données SDI-12, offrant ainsi la meilleure précision disponible avec le protocole HART. (Voir le bulletin HBT1 séparé pour plus de détails). Double interface SDI-12 et sortie 4-20mA Écran LCD Boîtier robuste en aluminium avec revêtement en poudre (IP65) Options sélectionnables par l'utilisateur Alimentation - +10 V à +18 V D C Protection contre les inversions de polarité. LCD éteint + Rétroéclairage éteint + Hart allumé @ 4mA = 32mA min LCD allumé + Rétro-éclairage allumé + Hart allumé @ 20mA = 118mA max Interface Hart - +16V DC (même lorsque la source d'alimentation est de +10 V) Courant limité à 30mA - en cas de court-circuit. Utilise les commandes Hart pour récupérer des informations et définir la configuration. (Permet la connexion d'un Vega Connect Master externe en fournissant une alimentation +16V DC et sans communication - sélection par DIP Sw) SDI principal - SDI-12 (Conforme à SDI-12 V1.3) SDI supplémentaire - Conforme à SDI-12 V1.3 4-20mA - Comme un capteur - Gamme configurable Indicateurs - LED 1 Bleu = Hart Comms Rouge = Batterie faible Vert = Batterie OK LED 2 Rouge = Comms SDI-12 #1 - LED 3 Vert = Comms de la carte LCD Options sélectionnables par l'utilisateur - Interrupteurs DIP internes (voir le manuel d'instructions pour plus de détails) Connexion - Bornes à vis à 6 voies et bornes à vis à 3 voies (voir le manuel d'instructions pour plus de détails) Température de fonctionnement - de -400C à +700C Environnement - IP65 Dimensions - 205 mm x 100 mm x 105 mm (L x l x P)
