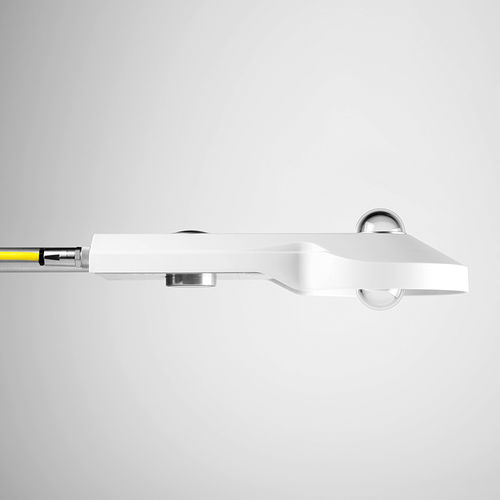

Radiomètre net CNR4

infrarouge

Le radiomètre net CNR4 mesure l'équilibre énergétique entre les ondes courtes et les ondes longues du rayonnement infrarouge lointain (FIR) entrant, d'une part, et les ondes courtes réfléchies par la surface et les ondes longues sortantes, d'autre part. Le radiomètre net CNR4 se compose d'une paire de pyranomètres, l'un orienté vers le haut, l'autre vers le bas, et d'une paire de pyrgéomètres dans une configuration similaire. Le détecteur supérieur d'ondes longues du CNR4 est doté d'un dôme à ménisque. Cela permet aux gouttes d'eau de rouler facilement et d'améliorer le champ de vision à près de 180°, contre 150° pour une fenêtre plate. Deux capteurs de température, un Pt-100 et un thermistor, sont intégrés pour être compatibles avec tous les enregistreurs de données. Le capteur de température est utilisé pour fournir des informations permettant de corriger les relevés infrarouges en fonction de la température du boîtier de l'instrument. L'instrument est très léger et dispose d'un pare-soleil intégré qui réduit les effets thermiques sur les mesures à ondes longues et à ondes courtes. La tige de montage peut être dévissée pour le transport. Une unité de ventilation CNF4 avec chauffage, disponible en option, est conçue comme une extension du pare-soleil et peut être installée sur le CNR4 ou ultérieurement. Cette unité est compacte et fournit un flux d'air efficace sur les dômes et les fenêtres afin de minimiser la formation de rosée et de réduire la fréquence des nettoyages. Le chauffage intégré peut être utilisé pour faire fondre le givre. Caractéristiques techniques Précision spectrale - 300 - 2800 nm (SW) 4,5 - 42 µm (LW) Dépendance à la température - 4% 14 - +104 °F (-10 - +40 °C) Non-linéarité - 1 Temps de réponse - 18 s Sensibilité - 5 - 20 µV/W/m² Plage de température de fonctionnement 1 - -40 - +176 °F (-40 - +80 °C) Sorties - Analogiques 4 x séparées haut/bas et LW/SW
