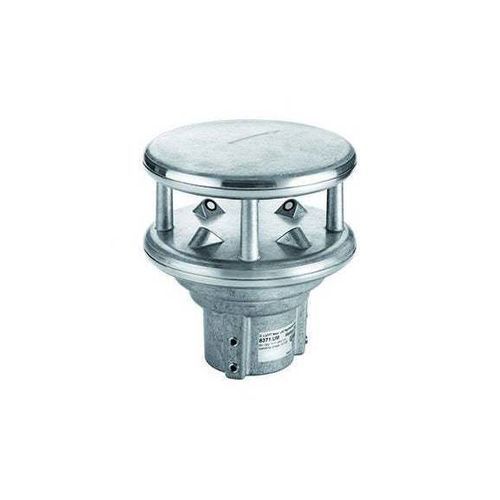

Capteur de vent à ultrasons Ventus-UMB

IP68

Présentation
Le capteur de vent ultrasonique Ventus-UMB Lufft fournit des mesures haute précision de la vitesse du vent, des rafales et de la direction en utilisant la méthode différentielle du temps de parcours. Il fournit des valeurs instantanées, des moyennes vectorielles et scalaires, la rafale maximale, les valeurs mini/maxi et la température virtuelle. Les sorties de données sont disponibles via interfaces série ou analogiques pour compatibilité avec les enregistreurs hydrométéorologiques et les automates (PLC). Un chauffage automatique optionnel permet un fonctionnement fiable jusqu'à -40 °C.

Avantages

• Conçu pour conditions extrêmes : résistant aux vibrations et à l'eau de mer ; chauffage intégré optionnel pour fonctionnement sans givre jusqu'à -40 °C.
• Interfaces polyvalentes : pré-traitement des données intégré et protocoles de sortie sélectionnables pour compatibilité avec la plupart des enregistreurs et systèmes PLC.
• Fonctionnement sans entretien : mesure ultrasonique sans pièces mobiles ; pas de recalibrage périodique requis.

Caractéristiques / Spécifications techniques

• Taux d'échantillonnage : Instantané 1–10 s ; Moyenne 1–10 min
• Vitesse en bauds : 1200–57600
• Poids : env. 1,6 kg (3,6 lbs)
• Certificat d'usine : Oui
• Sorties analogiques : 4–20 mA ou 0–10 V
• Résolution : Sortie de données 16 bit ; Direction du vent 0,1° ; Vitesse du vent 0,33 ft/s ; Température virtuelle 0,2 °F ; Pression atmosphérique 0,1 hPa
• Chauffage du transducteur : Optionnel (variante)
• Signal de sortie analogique : 4–20 mA ou 0–10 V ou 2–2000 Hz
• Tests : Jarring Test (IEC 60945) ; Test de corrosion (MIL-STD-810 Méth. 509.3) ; Test anti-givre (MIL-STD-810F Méth. 521.2) ; Highly Accelerated Life Test
• Tension de fonctionnement : 12–24 VDC / 1,2 VA (sans chauffage) ; 24 VDC / 240 VA (avec chauffage)
• Dimensions : Ø env. 150 mm, H env. 170 mm
• Surveillance système et controles (indication locale) : Chauffage, défaillance capteur
• Altitude de fonctionnement : jusqu'à 3500 m
• Température ambiante : -40 à +80 °C (-40 à +176 °F)
• Précision : Direction du vent ±2° RMSE (>1,0 m/s) ; Vitesse du vent ±0,2 m/s ou ±2% RMS (0–65 m/s), sinon ±5%
• Technique de mesure : Ultrasonique
• Indice de protection boîtier : IP68
• Plage de mesure : Direction 0–359,9° ; Vitesse 0–90 m/s (0–295,3 ft/s) ; Température virtuelle -50 à +70 °C ; Pression 300–1200 hPa
• Interface : RS485 semi-/full duplex, isolée
• Connexion câble : Connecteur 8 broches
• Matériau du boîtier : Aluminium inoxydable pour milieu marin
• Fonctionnement en bus : Jusqu'à 32 appareils
