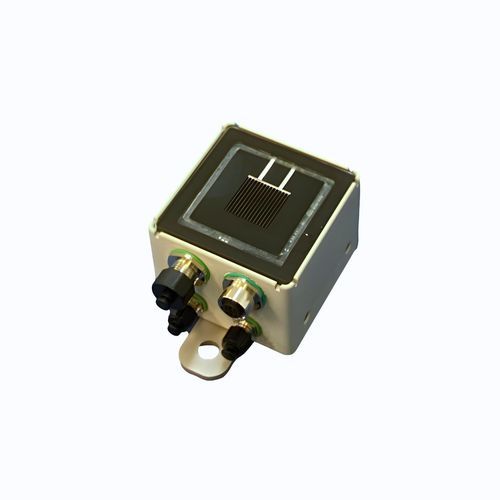

Cellule de référence solaire Modbus RC22M™

numériqueRS485Modbus RTU

Présentation
Le système RC22M Reference Cell and Accessories est une solution compacte et modulaire pour la mesure de l'irradiance, des températures et du vent sur des champs PV commerciaux et industriels. Référence principale 810323-01. Conçu pour fonctionner avec les capteurs Mars™ afin d'assurer une surveillance de performance précise et de réduire les biais liés à l'encrassement.

Principales caractéristiques

• Mesure de l'irradiance, du vent et des températures : Plage d'irradiance 0 à 1500 W/m², vitesse du vent, température arrière-module (BOM) et température ambiante.
• Haute précision sur une large plage : Conception à plage automatique avec étalonnages à 1000 W/m² (STC) et 135 W/m² (BSTC) pour des mesures fiables à hautes et basses irradiances.
• Conception verre jusqu'au bord : Boîtier verre-jusqu'à-la-bord favorisant l'écoulement de l'eau et réduisant l'encrassement pour une meilleure constance des mesures à long terme.
• Communication Modbus RTU : Interface numérique RS485 (Modbus RTU) avec adresse configurable par l'utilisateur pour une intégration simple aux systèmes SCADA et d'acquisition de données.
• Modulaire et extensible : Compatible avec capteurs de vitesse du vent optionnels et sondes RTD pour les températures ambiante et arrière-module.
• Installation et configuration faciles : Boîtier compact et montage simple ; câbles et connecteurs optionnels disponibles en plusieurs longueurs. Configuration et étalonnage via logiciel dédié.

Spécifications techniques

• Numéro de produit : 880105_A
• Plage de mesure : 0 à 1500 W/m²
• Plage de température de fonctionnement : -40 à 80 °C
• Tension d'entrée : 10–30 VDC
• Consommation : Sans capteur de vent : typ. 6 mA ; avec capteur de vent : < 60 mA
• Protocole de communication : Modbus sur RS485 (RTU), adresse configurable
• Indice de protection : IP67
• Incertitude de mesure : ±2,0 % @ 1000 W/m²
• Étalonnage irradiance : ±1,2 % @ 1000 W/m²
• Dimensions : 65 x 65 x 48,0 mm (2,56 x 2,56 x 1,89 in)
