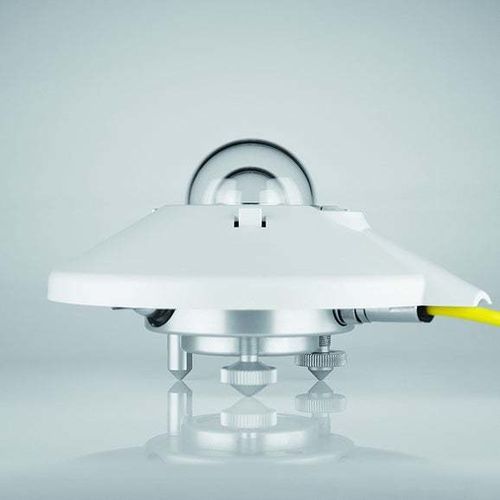

Pyranomètre de classe B CMP6

sortie de tensionanalogiqueà sortie DC

Aperçu
Le pyranomètre CMP6 mesure le rayonnement solaire global sur une surface plane et est conforme à la norme ISO 9060:2018 en tant que Classe B spectrale. Il utilise un capteur composé de soixante-quatre jonctions de thermocouple (en série) avec un revêtement carboné non organique stable pour une absorption spectrale et une stabilité à long terme constantes.

Applications
Conçu pour la surveillance routinière en météorologie, hydrologie et agriculture lorsque des mesures d'irradiance précises et économiques sont nécessaires. Le CMP6 améliore les performances des modèles précédents grâce à une masse thermique accrue et une construction à double dôme en verre adaptée aux conditions de terrain.

Principaux attributs techniques
Le CMP6 fournit une sortie analogue basse tension compatible avec les systèmes d'acquisition de données courants. Il intègre des fonctionnalités facilitant l'installation, la recalibration et la maintenance pour les réseaux de mesure.

• Model: CMP6
• Classification: Classe B spectrale (ISO 9060:2018)
• Détecteur: Soixante-quatre jonctions de thermocouple (en série)
• Plage spectrale / précision: 285 à 2800 nm
• Sensibilité: 5 à 20 µV/W/m² (dépendance en température < 4% entre -10 et +40 °C)
• Sortie analogue: 0 à 30 mV (env. 0–1500 W/m²)
• Temps de réponse: < 6 s (63%), 12 s (95%)
• Non-linéarité: < ±1% (100–1000 W/m²)
• Offsets zéro: A: < ±8 W/m², B: < ±2 W/m²
• Saturation d'irradiance (max): 2000 W/m²
• Réponse directionnelle: < ±20 W/m² (jusqu'à 80° avec un faisceau de 1000 W/m²)
• Température de fonctionnement: -40 à +80 °C
• Humidité de fonctionnement: 0 à 100%
• Non-stabilité: < ±1% variation par an
• Boîtier: Aluminium anodisé, IP67
• Poids: 1,3 lb (600 g)
• Options de longueur de câble: 10, 25, 50, 100 m (33, 82, 164, 330 ft)
• Cartouche de séchage & maintenance: Cartouche vissable externe, remplacer le dessiccant environ tous les 6 mois

Maintenance et installation
Le niveau à bulle intégré est surélevé et visible sans retirer le pare-soleil clipsable qui protège également le connecteur. Les contacts du connecteur sont plaqués or pour faciliter l'échange et la recalibration. Le capteur ne nécessite pas d'alimentation externe ; il génère 0–30 mV. Pour une plus haute tension ou une sortie 4–20 mA, utilisez l'AMPBOX. La cartouche dessiccante vissable est remplaçable par l'utilisateur et des recharges sont fournies.
