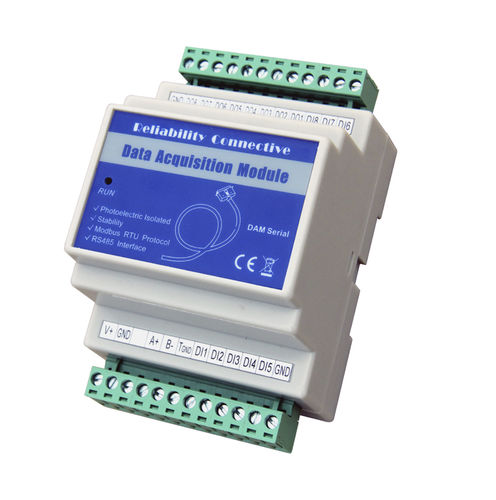

Module d'entrée numérique DAM142

Modbus RTURS485d'automatisation

Le DAM142 est destiné à la surveillance de 24 entrées numériques (peut être utilisé comme compteur d'impulsions). Il supporte le protocole Modbus RTU sur le port série RS485. Il est alimenté par 10~30VDC. Le DAM142 est largement utilisé dans les systèmes de contrôle de l'automatisation industrielle. Par exemple : Station de base émettrice-réceptrice, salles des générateurs diesel, salle des machines, sous-stations de transformation, salles des équipements de télécommunication, systèmes d'alimentation électrique, etc. Le DAM142 est un module d'acquisition de données de classe industrielle, de haute fiabilité, de faible consommation d'énergie, de grande stabilité et de haute précision. Le DAM142 avec coque ignifugée, rail DIN standard de 35 mm facilite l'installation dans les champs. Principales caractéristiques Entrée numérique Ø 24, contact sec ou contact humide (logique : 0~0,5V ou NC=0, +3~30V ou NO=1, plage de tension d'entrée : 0～30V, Plage de tension d'entrée max. : -10～40V), peut être utilisé comme entrée de compteur d'impulsions : fréquence d'échantillonnage du compteur : 1KHz, largeur d'impulsion du niveau haut ou bas doit être >1mS, Valeur max. du compteur est de 4 octets : FFFFFFFFH ; Ø Alimentation électrique à large gamme avec protection de la connexion contre l'inversion de polarité ; Ø Protocole Modbus RTU ; Ø Circuit de protection ESD pour le port série RS485 ; Ø Utilisation de puces de qualité industrielle ; Ø Un chien de garde intégré lui assure la fiabilité ; Ø La protection contre la foudre lui assure une stabilité ; Ø Les LED d'indication d'état facilitent la programmation dans les archives. Puissance nominale d'entrée 10~30VDC(Tension de crête must≤40V) Consommation d'énergie Généralement ≤3W Protocole de communication Modbus RTU Adresse Modbus 1~247 Format des données n,8,1 ; e,8,1 ; o,8,1 ou n,8,2 Interface de communication RS485 Taux de baud 1200, 2400, 4800, 9600, 19200, 38400Bps Entrée numérique 16 entrées numériques, contact sec ou contact humide
