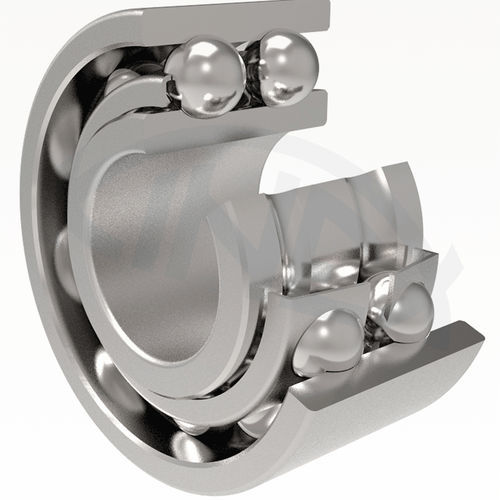

Roulement à billes 3 series
à contact obliqueradialaxial

roulement à billes
roulement à billes
roulement à billes
roulement à billes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Élément roulant
à billes
Construction
radial, axial, à contact oblique, à deux rangées
Matière
en acier
Applications
pour l'industrie aéronautique
Diamètre intérieur

Min: 30 mm
(1,18 in)

Max: 215 mm
(8,46 in)

Diamètre extérieur

Min: 10 mm
(0,39 in)

Max: 100 mm
(3,94 in)

Largeur

Min: 14,3 mm
(0,563 in)

Max: 82,6 mm
(3,252 in)

Description

Les roulements à billes à contact oblique à deux rangées correspondent, de par leur construction et leur fonction, à une paire de roulements à billes à contact oblique à une rangée tournés dos à dos, formant un "O". Les deux bagues ont des chemins de roulement relativement profonds et ne sont pas démontables. Dans le cas d'une construction de type "E", il y a une ouverture de remplissage d'un côté. Les roulements atteignent un taux de charge élevé grâce à la taille optimale des billes et à leur contact avec les chemins de roulement. Ils peuvent supporter efficacement des charges radiales et axiales dans les deux sens et sont adaptés à des fréquences de rotation relativement élevées. Le montage des roulements de construction de type "E" doit être effectué de manière à ce que la force axiale soit répartie sur la rangée de billes du côté opposé à l'ouverture de remplissage. Les chemins de roulement des roulements à deux rangées de billes à contact oblique sont construits de telle sorte que les lignes de flux des points de contact entre les billes et les bagues coupent l'axe du roulement à l'extérieur du roulement lui-même (angle de contact α = 32°). De cette manière, les roulements peuvent transférer le point de basculement dans le plan axial. Ainsi, si l'espace disponible pour le montage de la pièce tournante est limité, un seul roulement suffit. Les dimensions limites des roulements à billes à contact oblique à deux rangées indiquées dans les tableaux de dimensions correspondent au plan dimensionnel international ISO 15. La désignation des roulements dans la conception de base est indiquée dans les tableaux de dimensions. Les différences par rapport à la conception de base sont désignées par des symboles supplémentaires conformément à la norme STN 02 4608. Les roulements à billes à contact oblique à deux rangées avec couvercles des deux côtés sont produits avec des feuilles de couverture (2ZR) ou des joints (2RSR).

---

Catalogues
