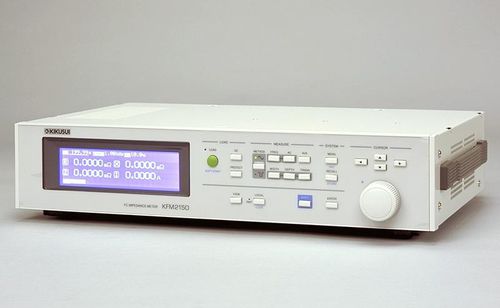

Appareil de mesure d'impédance KFM2150

de paillasse

Aperçu Le système KFM2150 est un système de mesure de l'impédance des piles à combustible configuré avec un impédancemètre KFM2150 et une charge électronique de la série PLZ-4W. La combinaison des séries KFM2150 et PLZ-4WA (type d'entrée 0V) permet de mesurer l'impédance d'une seule cellule de la pile à combustible. En plus de la mesure d'impédance avec la méthode d'impédance AC, le système KFM2150 fournit une mesure IR avec la méthode d'interruption de courant. Le logiciel d'application permet de tester chaque caractéristique de la pile à combustible comme les caractéristiques I-V, les caractéristiques de courant constant, la méthode d'interruption de courant et le tracé Cole-Cole par la méthode d'impédance AC. En outre, chaque test peut être effectué dans un ordre précis. Caractéristiques Capable de mesurer l'impédance dans la gamme de fréquences de 10 mHz à 20 kHz. Le fonctionnement en parallèle par le même modèle de la série PLZ-4W améliore la capacité de courant et la capacité de puissance. Capacité de puissance : 1000 W, 200 A, borne d'entrée de charge : 1.5 V à 150 V (système KFM2150 1000-01) 660 W, 132 A, terminal d'entrée de charge : 0 V à 150 V (système KFM2150 660-01A) La mesure du courant alternatif peut être réglée de 0,1% à 10% (0,1% unité) du courant de charge continu. Possibilité de mesure IR avec la méthode d'interruption du courant. Capable de faire varier le courant continu de charge tout en continuant à mesurer le courant alternatif (%). Equipé d'une protection basse tension Interface externe équipée en standard (RS232C, GPIB, USB)
