Analyseur de signal U4164A

pour réseau électriquede bruitbenchtop

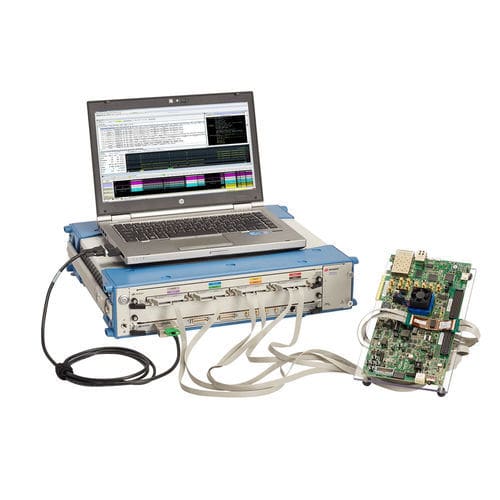

Module d'analyse logique U4164A avec des options allant jusqu'au mode d'état 4 Gb/s et au mode de synchronisation 10 GHz Le module d'analyse logique U4164A possède deux modes de fonctionnement : le mode d'état d'échantillonnage quadruple et le mode de synchronisation quart de canal 10 GHz. Le mode d'échantillonnage quadruple permet d'obtenir quatre positions d'échantillonnage différentes à deux seuils réglés indépendamment à partir d'un seul point de sonde sur chaque entrée. Le mode d'échantillonnage quadruple signifie que moins d'espace est nécessaire pour sonder les signaux à haut débit de données tels que DDR4, DDR5, LPDDR4 et LPDDR5 qui nécessitent des positions d'échantillonnage différentes pour les données de lecture et d'écriture et des échantillons séparés de fronts montants et descendants pour les débits de données supérieurs à 2,5 Gb/s. Le mode de synchronisation quart de canal (10 GHz) fournit jusqu'à 1,6 Gb d'échantillons par entrée. En plus des nouveaux modes de fonctionnement, le module d'analyse logique U4164A comprend de multiples nouvelles fonctionnalités pour aider les ingénieurs de conception de mémoires numériques haute vitesse et DDR / LPDDR à accélérer la mise en service et le débogage de leurs systèmes. L'U4164A dispose d'un contrôle de désalignement du mode de synchronisation, de seuils doubles en mode d'état à double échantillonnage, d'un contrôle de l'hystérésis de l'horloge pour ajuster la sensibilité du mode d'état au bruit, et de l'option de profondeur de mémoire la plus profonde de l'industrie (400 Mb en canal complet, 800 Mb en demi-canal et 1,6 Gb en quart de canal). Pour améliorer la compréhension des captures de traces de l'U4164A, le logiciel d'analyse de la mémoire B4661A offre des outils pour accélérer l'installation et les configurations pour les mesures DDR / 2 / 3 / 4 / 5 et LPDDR / 1 / 2 / 3 / 4 / 5 et une variété d'options sous licence pour l'analyse et la validation de la conformité de la mémoire DDR / 2 / 3 / 4 / 5, LPDDR / 1 / 2 / 3 / 4 / 5 et ONFi (Open NAND Flash interface).
