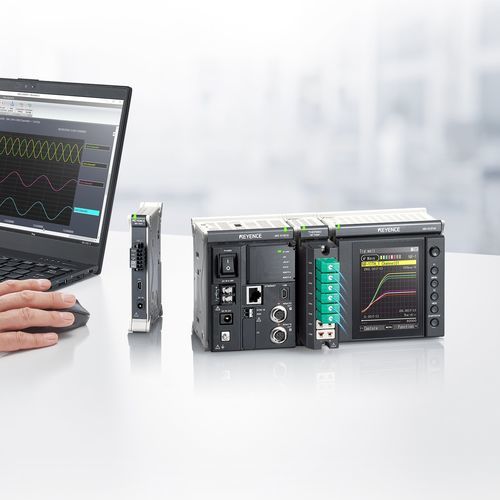

Enregistreur de données de tension NR-X

d'accélérationde courantde température

Présentation
La NR-X Series est une plateforme compacte d'enregistreur de données multi-entrées conçue pour des mesures synchronisées et multi-canaux dans un large éventail d'applications d'essai et de surveillance. Elle prend en charge plusieurs types de signaux et une extension modulaire pour centraliser l'acquisition sur un seul système.

Points clés

• Prise en charge de plusieurs types d'unités de mesure à partir d'une même plateforme
• Format compact et transportable pour usage en laboratoire et sur site
• Architecture à câblage réduit avec unités distantes pour limiter le câblage sur site
• Logiciel PC intuitif pour une configuration rapide des canaux et export de données standardisé

Applications

• Essais R&D et de durabilité pour carrosserie et châssis
• Vérification des performances de cartes électroniques (PCB)
• Surveillance de process, par exemple contrôle de température de moules
• Essais d'endurance longue durée pour systèmes HVAC et équipements extérieurs

Fonctionnalités — Capacités de mesure et système
La NR-X Series accepte jusqu'à huit types d'unités de mesure et peut être étendue à des centaines de canaux synchronisés depuis une seule plateforme. Signaux pris en charge : tension, température, courant, déformation, accélération, impulsions et CAN. Le système offre une conversion A/N haute résolution avec échantillonnage au niveau microseconde et une architecture visant à réduire le bruit et préserver l'intégrité des signaux sur de nombreux canaux simultanés.

Fonctionnalités — Ergonomie et flux de travail

• Système à câblage réduit et unités distantes permettant le raccordement près des points de mesure pour réduire le temps de mise en service et les erreurs de câblage
• Logiciel PC pour une configuration simple des canaux et export direct vers des formats standards (par ex. Excel) pour accélérer l'analyse et les rapports
• Prise en charge de caméra synchronisée aux données pour aligner les mesures enregistrées avec la vidéo et accélérer le diagnostic
• Surveillance en temps réel avec graphiques en direct et consultation à distance ; option réseau sans fil pour mesures et suivi répartis

Fonctionnalités — Robustesse et environnements
Les unités sont conçues pour des environnements exigeants avec résistance aux vibrations/chocs, large plage de températures et protection contre l'eau et la poussière, adaptées aux conditions de laboratoire et de terrain difficiles. Des variantes renforcées existent pour exposition à l'eau, au sable, à la boue et aux hautes températures.

Alimentation et portabilité
Options d'alimentation AC, DC et batterie disponibles. Une option batterie lithium-ion haute capacité permet des acquisitions prolongées (fonctionnement prolongé indiqué jusqu'à environ 800 minutes avec batterie haute capacité).

Caractéristiques techniques

• Nom de la série : NR-X Series
• Types d'unités pris en charge : jusqu'à 8
• Canaux extensibles maximum : jusqu'à 576 canaux synchronisés
• Types de signaux pris en charge : tension, température, courant, déformation, accélération, impulsion, CAN
• Capacité d'échantillonnage : échantillonnage haute vitesse au niveau microseconde avec conversion A/N haute résolution
• Câblage : système à câblage réduit avec unités distantes pour raccordement proche des points de mesure
• Synchronisation des données : prise en charge de l'acquisition vidéo synchronisée
• Fonctionnement en temps réel : connexion PC en direct et consultation à distance ; LAN sans fil en option
• Options d'alimentation : AC, DC, batterie ; batterie lithium-ion haute capacité disponible
• Robustesse : résistance aux vibrations/chocs env. 10G/100G ; plage de fonctionnement env. -40°C à +85°C (-40°F à +185°F)
• Indice de protection : IP65/IP67 ; indice de boîtier jusqu'à Type 4X pour exposition extérieure
• Unités renforcées : disponibles pour eau, sable, boue et environnements haute température
• Cas d'utilisation typiques : tests R&D, durabilité automobile, vérification PCB, contrôle température de moulage, analyses d'endurance, surveillance HVAC et production
