Capteur de position linéaire CS-L series

sans contactmagnétiqueà sortie numérique

Aperçu

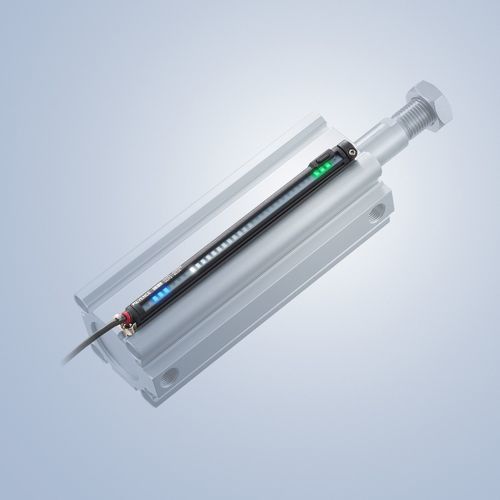

La série CS-L est un capteur linéaire pour vérin pneumatique offrant une indication visible en temps réel de la position du piston via une LED en barre pleine longueur. Il permet un montage par le haut sans démonter le vérin et une configuration rapide par apprentissage 2 points via bouton-poussoir. Le capteur fournit des données de position piston et de niveau d'impact pour faciliter le diagnostic et l'optimisation du temps de cycle.

Principales caractéristiques

• LED en barre pleine longueur pour visualisation en direct de la position du piston.
• Apprentissage simple en 2 points (bouton) pour un réglage rapide sans alignement.
• Montage par le haut — installation et retrait sans démontage du vérin.
• Sorties de position piston et de niveau d'impact pour le diagnostic et le contrôle des procédés.
• Standard : 2 sorties ; sortie 3 optionnelle et configuration avancée via un amplificateur haute-fonctionnalité.

Détails
Le CS-L utilise une LED en barre visible pour afficher la position du piston avec une résolution fine. Le montage s'effectue par le dessus dans la rainure du vérin, évitant le démontage. Les réglages se font par un bouton d'apprentissage 2 points et peuvent être verrouillés pour éviter les modifications accidentelles. Le capteur fournit des informations de niveau d'impact et de temps de course pour la détection précoce de pannes et l'amélioration des processus. Le câblage accepte des fils dénudés ou des connecteurs M8 ; certaines fonctions nécessitent le connecteur PNP M8. Un amplificateur optionnel permet d'ajuster la fenêtre de seuil, de créer une 3e sortie, d'effectuer une configuration à distance pour les installations difficilement accessibles, et peut être déconnecté après le paramétrage si nécessaire.

Applications / cas d'usage

• Surveillance en temps réel de la position du piston pour la mise au point et le dépannage.
• Contrôle basé sur la position ou interverrouillages utilisant des points d'apprentissage.
• Diagnostic machine via les sorties de niveau d'impact et de temps de course.
• Environnements où le retrait du vérin pour installer le capteur n'est pas possible.

Caractéristiques / spécifications techniques

• Série / Modèle : CS-L series
• Indication visible : LED en barre pleine longueur (position piston en temps réel)
• Résolution de position (reportée) : 1 mm
• Méthode d'apprentissage : apprentissage 2 points (bouton)
• Installation : montage par le haut (sans démontage du vérin)
• Sorties : 2 sorties standard ; 3e sortie optionnelle via amplificateur haute-fonctionnalité
• Fonctions de l'amplificateur : fenêtre de consigne ajustable, création d'une 3e sortie, configuration à distance pour installations difficiles ; l'amplificateur peut être déconnecté après configuration
• Connecteur / câblage : fils dénudés ou connecteurs M8 (certaines fonctions requièrent le type PNP M8)
• Diagnostics : niveau d'impact et informations temps de course pour la surveillance des performances
