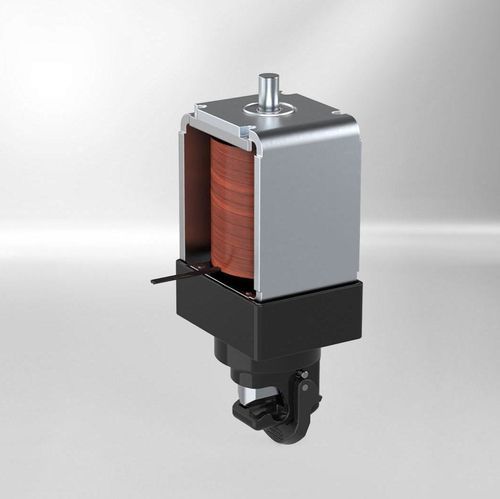

Vanne à manchon Power Pinch Valve

à actionneur électriquede régulationde régulation de débit

La vanne à pince Power Pinch Valve by Kendrion est une vanne pince électromagnétiquement actionnée offrant une forte force de serrage dans un boîtier compact, permettant un maintien fiable des tuyaux en silicone et des tuyaux PVC plus durs (diamètre extérieur 4–8 mm).

Versions

• NO (Normalement Ouverte) : la vanne est ouverte hors tension ; le serrage est assuré par l'action du solénoïde.
• NC (Normalement Fermée) : la vanne est fermée hors tension ; le serrage est assuré par un ressort.

Avantages clés

• Force de serrage élevée (jusqu'à 42 N) permettant l'utilisation de matériaux de tuyau plus rigides comme le PVC
• Contrôle précis du débit adapté à la dosage et à la régulation fiables
• Compatibilité avec tuyaux en PVC et en silicone
• Médiat séparé des composants internes de la vanne (double système d'étanchéité) pour l'utilisation avec des milieux agressifs
• Absence de zones mortes ; débit possible dans les deux sens
• Détection de position possible en option pour la surveillance
• Conception compacte adaptée aux installations à encombrement réduit

Applications

• Dosage précis en diagnostic in vitro (manipulation de sang, urine) où l'absence de zones mortes est critique
• Contrôle du débit sanguin dans les systèmes de dialyse, bénéficiant de la forte force de serrage et de la géométrie de serrage préservant le tuyau
• Contrôle des eaux et fluides dans les systèmes d'irrigation agricoles utilisant des tuyaux PVC économiques
• Contrôle de débit dans les lignes d'embouteillage et de remplissage pour réduire les coûts en autorisant des tuyaux économiques

Fonctionnalités optionnelles

• Système électronique de capteurs intégré pour la surveillance de l'état ou la détection de débit afin d'accroître la sécurité et le suivi

Caractéristiques / spécifications techniques

• Dimensions : 50 x 64 x 135 mm
• Fonction : NO (normalement ouverte) / NC (normalement fermée) sélectionnable
• Tension nominale : 24 V DC (autres options sur demande)
• Puissance / cycle de travail : 18 W / 100 % DC
• Force de serrage : 42 N
• Température de fonctionnement : 5 °C à 40 °C
• Pression de service : 0 - 2 bar (selon les caractéristiques du tuyau)
• Compatibilité tuyau : diamètre extérieur 4 - 8 mm ; épaisseur 1 - 1,5 mm ; convient aux tuyaux PVC et silicone
