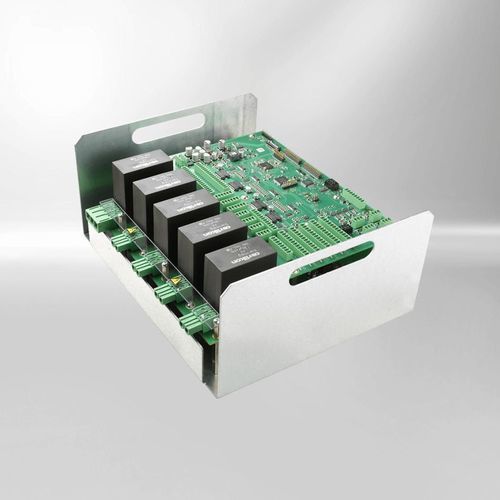

Générateur de chauffage par induction pour machines industrielles

pour piècespour tôle métalliquepour traitement thermique

Courte description

Le chauffage par induction sur mesure Kendrion propose des systèmes d'induction et des modules compacts conçus pour une génération de chaleur précise, dynamique et homogène dans les process industriels. Ces solutions combinent électronique de puissance, commande & communication et mesure de température dans des architectures configurables adaptées aux exigences applicatives.

Fonctions principales

• Partie puissance : Commutateurs semi-conducteurs de pointe offrant de hauts rendements à des fréquences de service jusqu'à 50 kHz. Puissances système jusqu'à 50 kW au total, jusqu'à 10 kW par canal et jusqu'à 8 canaux autonomes. Les étages de sortie sont courts-circuitables et conçus pour le fonctionnement continu.
• Commande et communication : Commande basée sur microcontrôleur avec régulation de température, surveillance système, adaptation des inducteurs aux étages de sortie et communication via fieldbus (par ex. EtherCAT) vers une régulation maître.
• Mesure de température : Température des pièces chauffées mesurée par capteurs industriels (PT1000/PT100 ou thermocouples); la mesure peut être intégrée à l'électronique de puissance ou réalisée en unité séparée.

Avantages en un coup d'œil

• Conception matérielle sur mesure
• Solutions logicielles individuelles
• Solution optimisée en coûts
• E/S numériques et analogiques supplémentaires
• Contrôle optimal de la température et chauffage uniforme
• Compatibilité fieldbus : PROFINET®, CANopen, EtherCAT®
• Diagnostics complets, par ex. mesure de température

Options de configuration et de conception

• Fonction chauffage : Nombre de canaux : 1–n ; Puissance par canal : 1–10 kW ; Alimentation : 3 phases AC / DC ; Refroidissement : passif / air forcé / eau.
• Boîtier et montage : Matériaux : métal, plastique, revêtements ; Montage : armoire de commande, barre omnibus, solutions spéciales ; Degré de protection : IP00 – IP54 ; Raccordement : connecteur, bornier à vis.
• Fonctions supplémentaires : Types E/S : numérique, analogique, relais, séparation galvanique ; Capteurs de température : PT100 / PT1000, thermocouples ; Fieldbus : EtherCAT, PROFINET, CANopen.
• Autres options : Homologations (ex. CE, UL), surveillance coordonnée des appareils et gestion des erreurs, régulateurs de température logiciels intégrés.

Domaines d'application

• Agroalimentaire : chauffage de préformes plastiques dans les machines de soufflage (remplacement/optimisation de l'infrarouge).
• Machines textiles : chauffage inductif de cylindres pour l'étirement de fils plastiques.
• Impression & manutention papier : chauffage de cylindres et plaques pour impression, gaufrage ou traitement du papier en alternative aux systèmes à huile ou infrarouge.

Caractéristiques techniques / spécifications (extrait)

• Fréquence de service : jusqu'à 50 kHz.
• Classe de puissance : jusqu'à 50 kW au total ; jusqu'à 10 kW par canal ; jusqu'à 8 canaux indépendants.
• Étages de sortie : court-circuitables, adaptés au fonctionnement continu.
• Capteurs pris en charge : PT1000, PT100, thermocouples.
• Communication fieldbus : EtherCAT, PROFINET, CANopen.
• Refroidissement : passif, air forcé, refroidissement par eau.
• Degrés de protection : IP00 à IP54 selon version.
• Boîtier/montage : boîtiers métal/plastique ; armoire de commande, barre omnibus ou solutions sur mesure.
• E/S : numériques, analogiques, sorties relais, séparation galvanique.
• Homologations : CE, UL (selon configuration).
• Fonctionnalités intégrées : régulation de température basée sur microcontrôleur, surveillance du système et fonctions de diagnostic.
