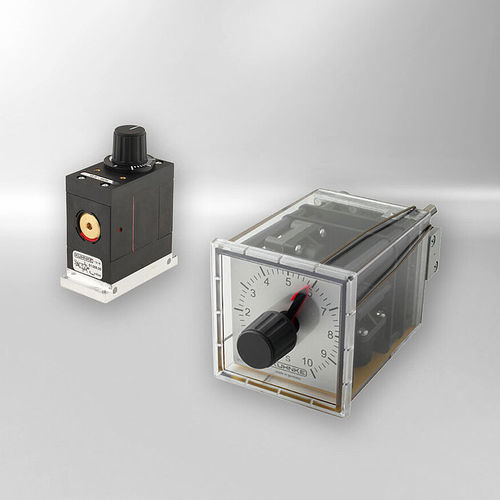

Temporisateur pneumatique Pneumatische Zeitglieder

retardémontable sur panneaumonté en panneau

Présentation du produit
Les minuteries pneumatiques KENDRION (ventiles à temporisation) assurent un contrôle précis du temps des signaux de pression sans composants électriques. Conçues comme dispositifs complémentaires, elles offrent des temporisations à la mise en marche ou à l'arrêt et conviennent lorsque l'alimentation électrique est indisponible ou interdite. Après évaluation selon EN 13463-1, les minuteries pneumatiques KENDRION ne sont pas classées ATEX et peuvent être utilisées en zones IIG/IID. Applications types: systèmes de sécurité incendie, exploitation minière, installations pétrolières et gazières.

Brève description
Commande temporelle précise et purement pneumatique des signaux de pression; plages temporelles configurables selon la série; absence de composants électriques.

Caractéristiques principales

• Pas de composants électriques: fonctionnement entièrement pneumatique
• Plages temporelles réglables par série: de 0,3 s à 100 h (selon produit)
• Contrôle temporel pour montage sur panneau via rotor centrifuge avec démultiplication (pour les séries 5/2)
• Modèles courte durée: principe à vide réglable et clapet 3/2 (NC ou NO)
• Évaluation ATEX selon EN 13463-1: non classé ATEX; utilisable en zones IIG/IID
• Exemples d'applications: protection incendie, mines, pétrole et gaz
• Ancien nom de marque: Kuhnke

Exemples de produits (sélection)

• 51.006 US | 0,5 - 60 s | 3/2 voies NC | 1,5 - 8 bar | 1/8 NPT
• 51.006.00 | 0,5 - 60 s | 3/2 voies NC | 1,5 - 8 bar | M5
• 51.006.01 | 0,5 - 60 s | 3/2 voies NO | 1,5 - 8 bar | M5
• 51.006.01 US | 0,5 - 60 s | 3/2 voies NO | 1,5 - 8 bar | 1/8 NPT
• 51.012 US | 1 - 120 s | 3/2 voies NC | 1,5 - 8 bar | 1/8 NPT
• 51.012.00 | 1 - 120 s | 3/2 voies NC | 1,5 - 8 bar | M5
• 51.012.01 | 1 - 120 s | 3/2 voies NO | 1,5 - 8 bar | M5
• 51.018.00 | 3 - 180 s | 3/2 voies NC | 1,5 - 8 bar | M5
• 54.021 | 0,3 - 10 s | 5/2 voies | 0 - 10 bar | M5
• 54.025 | 0,3 - 10 h | 5/2 voies | 0 - 10 bar | M5

Caractéristiques / données techniques

• Milieu: air comprimé, non lubrifié
• Plages temporelles: selon la série, de 0,3 s à 100 h
• Fonctions: 3/2 (NC/NO) et 5/2
• Plage de pression: selon la série, typ. 1,5 - 8 bar ou 0 - 10 bar
• Raccordements pneumatiques: M5 ou 1/8 NPT (selon type)
• Méthodes de fixation: plaque de fixation ou montage en boîtier (selon type)
• Température ambiante: typ. -10 à +60 °C (selon type)
• ATEX: selon EN 13463-1, non soumis à ATEX; adapté aux zones IIG/IID
