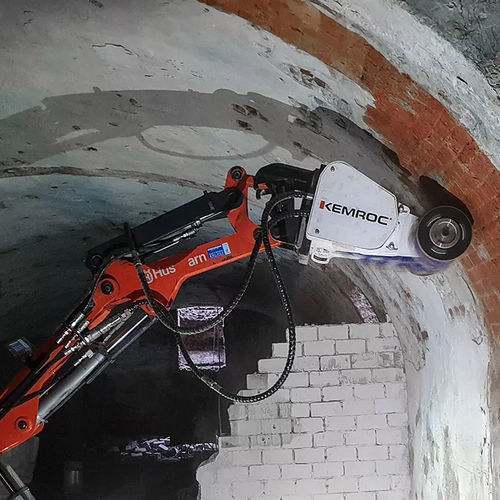

Fraise de havage hydraulique pour excavatrice ES 20

à tambour

Produit
Les têtes de coupe ES — Modèle ES 20 sont un outil de coupe conçu pour pelles. Il fait partie de la famille ES et est destiné aux opérations de découpe de surface et d'enlèvement de matériau.

Principales caractéristiques techniques

• Poids recommandé de la pelle : 1 – 3 t (0 – 5 000 lb)
• Puissance nominale : 22 kW (30 ch)
• Diamètre du tambour de coupe (C) : 360 mm (14 inch)
• Largeur de coupe (B) : 200 mm (8 in)
• Profondeur de coupe : 85 mm (3 in)
• Vitesse mini. : 85 U/min (85 rpm)
• Débit d'huile mini. : 20 l/min (5 gal/min)
• Débit d'huile maxi. : 70 l/min (18 gal/min)
• Pression maxi. de service : 310 bar (4500 psi)
• Couple à 380 bar : 800 Nm (600 lbf·ft)
• Force de coupe à 380 bar : 4 kN (1000 lbf)
• Masse du moteur de base : 80 kg (176 lbs)
• Boîte de porte-meilleur : Type PH 14
• Nombre de dents : 42 pcs
• Dent standard : 16/28/26/14 H
• Pattern de perçage standard : LB10
• Unité de rotation compatible (KRM) : KRM20

Applications / Utilisation

• Outil de coupe destiné aux petites pelles dans la plage de poids recommandée pour les travaux de découpe de surface et d'enlèvement de matériau.

Caractéristiques / Spécifications techniques

• Modèle : ES 20
• Poids recommandé de la pelle : 1 – 3 t (0 – 5 000 lb)
• Puissance nominale : 22 kW (30 ch)
• Diamètre du tambour de coupe (C) : 360 mm (14 inch)
• Largeur de coupe (B) : 200 mm (8 in)
• Profondeur de coupe : 85 mm (3 in)
• Vitesse minimale : 85 U/min (85 rpm)
• Débit d'huile minimum : 20 l/min (5 gal/min)
• Débit d'huile maximum : 70 l/min (18 gal/min)
• Pression maximale de service : 310 bar (4500 psi)
• Couple à 380 bar : 800 Nm (600 lbf·ft)
• Force de coupe à 380 bar : 4 kN (1000 lbf)
• Masse du moteur de base : 80 kg (176 lbs)
• Type de porte-meilleur : PH 14
• Nombre de dents : 42 pcs
• Configuration standard des dents : 16/28/26/14 H
• Pattern de perçage standard : LB10
• Unité de rotation compatible : KRM20
