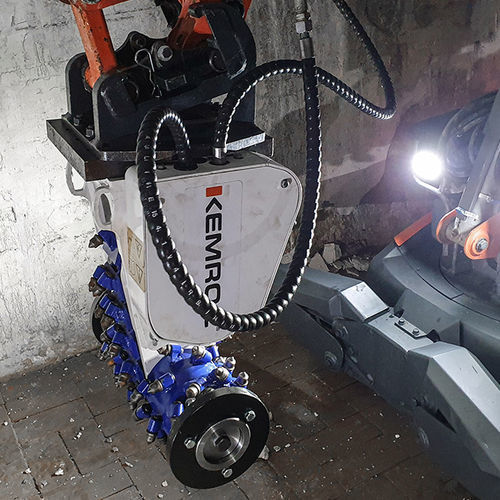

Système d'entraînement hydraulique rotatif KRX 30

pour foreuse

Product

• Model: KRX 30
• Product family: KRX Powertool drives
• Function: unité combinée de fraisage et de forage pour pelles hydrauliques

Applications

• Fraisage de surface, réalisation de tranchées et carottage en roches et sols mixtes
• Adaptée aux opérations de réparation routière, tranchage et excavation sur pelles compactes

Technical data

• Poids recommandé de la pelle : 5 – 8 t (10K – 20K lb)
• Puissance nominale : 30 kW (40 hp)
• Longueur de l’unité d’entraînement : 550 mm (22 in)
• Couple à 380 bar : 4 400 Nm (3 300 lbf·ft)
• Débit d’huile max. au ralenti : 110 l/min (29 gal/min)
• Pression de service max. : 400 bar (5 800 psi)
• Masse sans outil : 160 kg (353 lb)
• Connexion hexagonale standard : 80 mm (3 in)
• Motif de perçage standard : LB10
• Longueur tête de coupe standard : 350 mm (14 in)
• Diamètre tête de coupe standard : 370 mm (15 in)
• Force de coupe à 380 bar : 23,9 kN (5 400 lbf)
• Régime recommandé au ralenti : 80 rpm
• Débit d’huile au ralenti recommandé : 50 – 70 l/min (13–18 gal/min) ; autre spécification : 30 – 65 l/min (8–17 gal/min)
• Masse de l’outil de fraisage : 67 kg (149 lb)
• Masse totale : 227 kg (502 lb)
• Boîtier de pics : type PH 22 ; Nombre de pics : 26 pcs
• Pics standard : arbre rond 12/45/38/22 HC et dragontooth 22/46/38/22 HC
• Plage de perçage : Ø min 270 mm (11 in) — Ø max 600 mm (24 in)
• Profondeur de perçage max : 1 500 mm (à Ø max) / 2 500 mm (à Ø min)
• Résistance à la compression uniaxiale du sol : 10 MPa (1 450 psi)

Installation and compatibility

• Interface de fixation : motif LB10 et connexion hexagonale 80 mm ; vérifier la compatibilité de l’adaptateur porteur
• Vérifier que le circuit hydraulique de la pelle peut fournir le débit et la pression recommandés
• Comparer la capacité de levage et le ballast de la pelle avec la masse totale (227 kg)

Drawing / Illustration
Un dessin technique est fourni pour les cotes et les détails de montage.

Characteristics / Technical specifications

• Modèle : KRX 30 — puissance 30 kW, couple 4 400 Nm (à 380 bar)
• Pression de service jusqu’à 400 bar, débit max au ralenti 110 l/min
• Tête de coupe : 350 mm × 370 mm ; force de coupe 23,9 kN (à 380 bar)
• Système de pics PH 22 avec 26 pics ; types de pics standard indiqués
• Perçage : Ø 270–600 mm, profondeur jusqu’à 2 500 mm (à Ø min)
• Convient pour pelles 5–8 t ; masse totale de l’unité 227 kg
