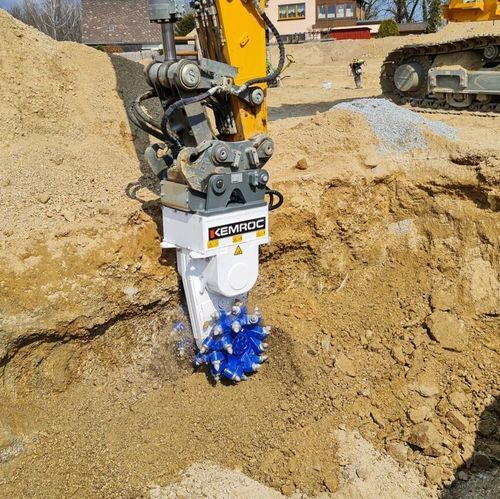

Fraise de havage hydraulique pour excavatrice EKT 100

à tambour

Vue d'ensemble La gamme brevetée de coupeuses à chaîne EK est l'un des produits phares de KEMROC. Le concept est élargi avec la gamme EKT de coupeurs à tambour rotatif traditionnels fournis en tant que coupeurs à tambour rotatif sans chaîne de coupe centrale ; des kits de conversion sont disponibles afin que les chaînes de coupe puissent être montées ultérieurement. Caractéristiques

• Peut être converti en modèle EK
• Rapide et robuste
• Deux moteurs pour une puissance hydraulique supplémentaire
• Carter de boîte de vitesses robuste et rigide
• Tambours reposant sur des roulements robustes
• Protection des tuyaux hydrauliques
• Fonctionne sous l'eau sans nécessiter de modifications

Domaines d'application

• Travaux de tranchées et de canalisations
• Exploitation de minerais tendres à moyennement durs
• Rénovation du béton, profilage, excavations sous-marines et creusement de tunnels

Caractéristiques / Spécifications techniques

• Nombre de modèles dans la série : 9
• Nom de la série : Gamme EKT (fraises à tambour rotatif ; convertibles en fraises à chaîne EK via des kits de conversion)
• Attributs communs affichés par modèle : Unité de rotation compatible (KRM), Diamètre du tambour de coupe (C), Force de coupe à 380 bar, Largeur de coupe (B), Longueur du tambour de coupe (A), Débit d'huile maximal, Pression de fonctionnement maximale, Résistance à la compression maximale de la roche, Nombre de pics, Boîte à pics / Type de pic standard, Puissance nominale, Poids de l'excavateur recommandé, Débit d'huile recommandé, Vitesse de rotation recommandée, Schéma de trous standard, Couple à 380 bar, Poids par largeur de coupe
• Modèles et principales caractéristiques techniques:
  • EKT 20 - Unité de rotation compatible : KRM30 ; Diamètre du tambour de coupe : 225 mm ; Force de coupe : 21 kN ; Largeur de coupe : 410 mm ; Longueur du tambour de coupe : 540 mm ; Débit d'huile max : 70 l/min ; Pression de service max. : 400 bar ; Résistance à la compression max. de la roche : 25 MPa ; Nombre de pics : 56 ; Boîte à pics : PH 14 Type ; Puissance nominale : 22 kW ; Poids de l'excavateur recommandé : 2-6 t ; Débit d'huile recommandé : 30 l/min ; Vitesse de rotation recommandée : 75 tr/min ; Schéma de perçage standard : LB10 ; Pic standard : 15/29/26/14 C ; Couple à 380 bar : 2400 Nm ; Poids par largeur de coupe : 130 kg
  • EKT 40 - Unité de rotation compatible : KRM35 ; Diamètre du tambour de coupe : 445 mm ; Force de coupe : 22 kN ; Largeur de coupe : 500 mm ; Longueur du tambour de coupe : 1000 mm ; Débit d'huile max : 115 l/min ; Pression de service max. : 400 bar ; Résistance à la compression max. de la roche : 30 MPa ; Nombre de pics : 52 ; Boîte à pics : PH 20 Type ; Puissance nominale : 44 kW ; Poids de l'excavateur recommandé : 7-11 t ; Débit d'huile recommandé : 85 l/min ; Vitesse de rotation recommandée : 90 tr/min ; Schéma de perçage standard : LB10 ; Pic standard : 16/46/38/20 C ; Couple à 380 bar : 4800 Nm ; Poids par largeur de coupe : 430 kg
  • EKT 60 - Unité de rotation compatible : KRM40 ; Diamètre du tambour de coupe : 590 mm ; Force de coupe : 30 kN ; Largeur de coupe : 500 | 600 mm ; Longueur du tambour de coupe : 1190 mm ; Débit d'huile max : 195 l/min ; Pression de service max. : 400 bar ; Résistance à la compression max. de la roche : 50 MPa ; Nombre de pics : 40 / 60 ; Boîte de ramassage : PH 22 Type ; Puissance nominale : 60 kW ; Poids de l'excavateur recommandé : 12-17 t ; Débit d'huile recommandé : 140 l/min ; Vitesse de rotation recommandée : 80 tr/min ; Schéma de perçage standard : LB20 ; Pic standard : 15/46/38/22 C ; Couple à 380 bar : 8800 Nm ; Poids par largeur de coupe : 725 | 775 kg
  • EKT 100 - Unité de rotation compatible : KRM50 ; Diamètre du tambour de coupe : 690 mm (27 in) ; Force de coupe : 46 kN ; Largeur de coupe : 700 | 800 mm ; Longueur du tambour de coupe : 1460 mm ; Débit d'huile max. : 260 l/min ; Pression de service max. : 400 bar ; Résistance à la compression max. de la roche : 80 MPa ; Nombre de pics : 40 / 44 ; Boîte de ramassage : PH 32 HD Type ; Puissance nominale : 100 kW ; Poids de l'excavateur recommandé : 18-30 t ; Débit d'huile recommandé : 200 l/min ; Vitesse de rotation recommandée : 65 tr/min ; Schéma de perçage standard : LB30 ; Pic standard : 17/75/70/30 Q ; Couple à 380 bar : 15700 Nm ; Poids par largeur de coupe : 1300 | 1360 kg
  • EKT 110 - Unité de rotation compatible : KRM60 ; Diamètre du tambour de coupe : 690 mm (27 in) ; Force de coupe : 56 kN ; Largeur de coupe : 700 | 800 mm ; Longueur du tambour de coupe : 1460 mm ; Débit d'huile max : 300 l/min ; Pression de service max. : 400 bar ; Résistance à la compression max. de la roche : 80 MPa ; Nombre de pics : 40 / 44 ; Boîte de ramassage : PH 32 HD Type ; Puissance nominale : 110 kW ; Poids de l'excavateur recommandé : 25-32 t ; Débit d'huile recommandé : 250 l/min ; Vitesse de rotation recommandée : 65 tr/min ; Schéma de perçage standard : LB30 ; Pic standard : 17/75/70/30 Q ; Couple à 380 bar : 19500 Nm ; Poids par largeur de coupe : 1300 | 1360 kg
  • EKT 140 - Unité de rotation compatible : KRM60 ; Diamètre du tambour de coupe : 720 mm (28 in) ; Force de coupe : 68 kN ; Largeur de coupe : 880 mm ; Longueur du tambour de coupe : 1540 mm ; Débit d'huile max : 320 l/min ; Pression de service max. : 400 bar ; Résistance à la compression max. de la roche : 100 MPa ; Nombre de pics : 44 ; Boîte à pics : PH 32 HD Type ; Puissance nominale : 140 kW ; Poids de l'excavateur recommandé : 30-45 t ; Débit d'huile recommandé : 275 l/min ; Vitesse de rotation recommandée : 70 tr/min ; Schéma de perçage standard : LB40 ; Pic standard : 17/75/70/30 Q ; Couple à 380 bar : 24500 Nm ; Poids par largeur de coupe : 2000 kg
  • EKT 150 - Unité de rotation compatible : KRM60 ; Diamètre du tambour de coupe : 720 mm (28 in) ; Force de coupe : 83 kN ; Largeur de coupe : 880 mm ; Longueur du tambour de coupe : 1540 mm ; Débit d'huile max : 390 l/min ; Pression de service max. : 400 bar ; Résistance à la compression max. de la roche : 100 MPa ; Nombre de pics : 44 ; Boîte à pics : PH 32 HD Type ; Puissance nominale : 150 kW ; Poids de l'excavateur recommandé : 35-50 t ; Débit d'huile recommandé : 330 l/min ; Vitesse de rotation recommandée : 65 tr/min ; Schéma de perçage standard : LB40 ; Couple à 380 bar : 29800 Nm ; Poids par largeur de coupe : 2000 kg
  • EKT 160 - Unité de rotation compatible : KRM70 ; Diamètre du tambour de coupe : 720 mm (28 in) ; Force de coupe : 91 kN ; Largeur de coupe : 880 | 1040 mm ; Longueur du tambour de coupe : 1540 mm ; Débit d'huile max : 425 l/min ; Pression de service max. : 400 bar ; Résistance à la compression max. de la roche : 120 MPa ; Nombre de pics : 44 / 56 ; Boîte de ramassage : PH 32 HD Type ; Puissance nominale : 150 kW ; Poids de l'excavateur recommandé : 35-50 t ; Débit d'huile recommandé : 350 l/min ; Vitesse de rotation recommandée : 65 tr/min ; Schéma de perçage standard : LB40 ; Pic standard : 19/75/70/30 Q ; Couple à 380 bar : 32700 Nm ; Poids par largeur de coupe : 2000 | 2500 kg
  • EKT 220 - Unité de rotation compatible : KRM80 ; Diamètre du tambour de coupe : 860 mm ; Force de coupe : 138 kN ; Largeur de coupe : 920 | 1300 mm ; Longueur du tambour de coupe : 1760 mm ; Débit d'huile max : 650 l/min ; Pression de service max. : 400 bar ; Résistance à la compression max. de la roche : 140 MPa ; Nombre de pics : 44 / 60 ; Boîte de ramassage : PH 38 HD Type ; Puissance nominale : 220 kW ; Poids de l'excavateur recommandé : 50-70 t ; Débit d'huile recommandé : 550 l/min ; Vitesse de rotation recommandée : 45 tr/min ; Schéma de perçage standard : LB40 ; Pic standard : 25/80/80/38 C ; Couple à 380 bar : 59500 Nm ; Poids par largeur de coupe : 3100 | 3550 kg
