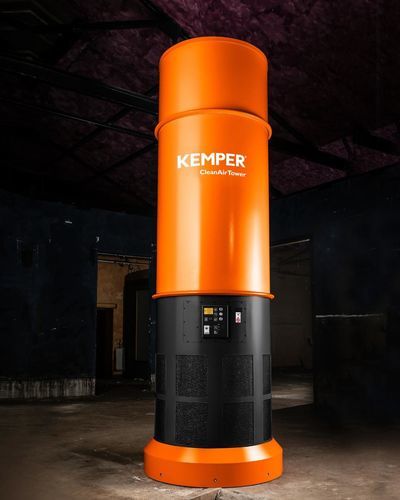

Unité de ventilation à récupération de chaleur CleanAirTower

décentraliséeavec filtration intégréeà haut rendement

Présentation
Système de ventilation de halls à faible consommation d'énergie, basé sur le principe d'aération par couches pour le traitement des fumées de soudage. Faible turbulence d'air, efficacité de filtration élevée (≥99,9 %), recyclage de l'air nettoyé et possibilité de mise en oeuvre en retrofit sans réseau de gaines.

Domaines d'application

• Ateliers où l'extraction locale à la source n'est pas possible
• En complément de systèmes d'aspiration à la source
• Environnements à sources de poussières/fumées variables
• Postes de travail, halls de production, bâtiments logistiques et entrepôts

Fonctionnement et principe
Le CleanAirTower protège le personnel et les équipements contre les poussières fines générées par le soudage. L'air filtré est restitué dans le local. Une conduite d'air optimisée dirige étincelles et particules vers plusieurs points d'impact (principe du flipper), permettant l'extraction d'énergie et limitant la dispersion. L'appareil fonctionne selon le principe d'aération par couches recommandé par les organismes de sécurité au travail.

Économie et exploitation
Ventilation économique avec commande simple et exploitation flexible : faible risque lié aux corps étrangers, extraction d'énergie des étincelles/particules, principe « tornado » pour un rendement élevé, réduction des coûts de chauffage par recyclage d'air, longue durée de vie des filtres, évacuation des poussières sans contamination, retrofitting peu coûteux (pas de gaines nécessaires), tête d'appareil remplaçable, manutention et mise en place sécurisées grâce aux anneaux de levage, fonctionnement continu assuré par l'évacuation automatique des poussières dans des seaux collecteurs.

Caractéristiques techniques (extrait)
Poids (kg): 666
Hauteur (mm): 3617
Diamètre (Ø mm): 1004
Diamètre de raccord (mm): 1172
Volume du bac à poussières (L): 10
Étapes de filtration: 1
Surface filtrante (élément) (m²): 20
Nombre d'éléments filtrants: 3
Surface filtrante totale (m²): 60
Efficacité de séparation ≥ (%): 99,9
Puissance moteur (kW): 5,5
Courant nominal (A): 11
Niveau de pression acoustique (dB(A)): 72
Alimentation en air comprimé (bar): 5-6
Puissance ventilateur max. (m³/h): 10800
Capacité d'aspiration (m³/h): 6000
Dépression min. (Pa): 2300

Caractéristiques / spécifications techniques

• Modèle : CleanAirTower
• Efficacité de filtration : séparation ≥ 99,9 %
• Surface filtrante totale : 60 m² (3 éléments × 20 m²)
• Débit ventilateur max. : 10 800 m³/h ; capacité d'aspiration : 6 000 m³/h
• Puissance moteur : 5,5 kW (courant nominal 11 A)
• Niveau de pression acoustique : 72 dB(A)
• Poids : 666 kg ; Hauteur : 3 617 mm ; Diamètre : 1 004 mm
• Volume du bac à poussières : 10 L ; alimentation air comprimé : 5–6 bar
