Condenseur ventilé ACC

à vapeuren acierde process

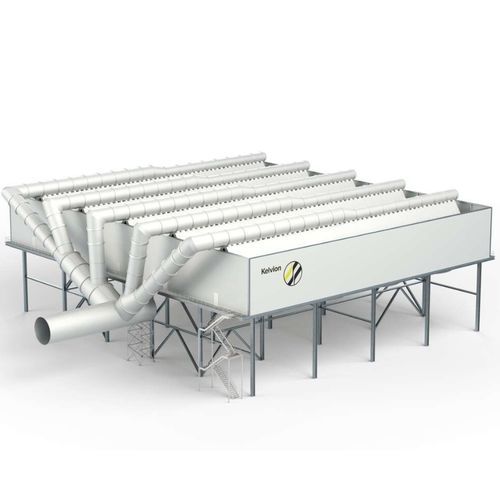

Condenseur refroidi à l'air A-Frame Système MASH La conception principale des condenseurs à vide refroidis par air est basée sur le concept MASH. La vapeur est amenée au condenseur par un conduit de vapeur et un collecteur. La vapeur s'écoule à travers 2 ou 3 rangées de tubes à ailettes. Les condensats sont récupérés dans des collecteurs à chapeau reliés à un réservoir d'eau chaude. Les gaz non condensables passent par une rangée de déflegmation pour la condensation finale. Répond à la plupart des exigences de l'API 661 (ISO 13706) et de l'ASME VIII div 1. Estampillé U lorsque l'utilisateur final l'exige Sélection optimisée pour les restrictions du plan d'occupation des sols grâce aux ailettes Groovy Système à rangée unique Le système à rangée unique se compose de tubes plats en acier revêtus d'aluminium. Les ailettes en aluminium sont brasées sur les tubes plats revêtus d'aluminium. La soudure remplissant l'espace entre le pied des ailettes et le tube central fournit d'excellentes propriétés de transfert de chaleur. Faible perte de charge côté vapeur pour un meilleur vide et un faible sous-refroidissement des condensats. Utilisation optimale de toute la surface de refroidissement, les zones sans écoulement étant évitées. Utilisation optimale de l'ensemble de la surface de refroidissement car les zones sans écoulement sont évitées. Système A-Tube Le tube A est constitué d'un tube nu elliptique avec des ailettes rectangulaires en acier au carbone. Le transfert de chaleur est optimisé par une galvanisation à chaud. L'espace entre le pied de l'ailette et l'ailette est entièrement rempli de zinc afin d'obtenir d'excellentes propriétés de transfert de chaleur.
