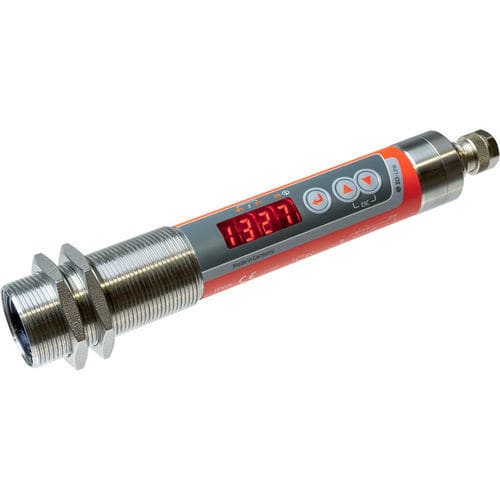

Pyromètre avec afficheur LED CellaTemp® PK 68

°C°F4-20 mA

Présentation :
Le CellaTemp PK 68 est un pyromètre numérique bi-couleur destiné aux mesures de température industrielles de 550 à 1 400 °C. Le principe bi-couleur réduit la sensibilité aux perturbations (poussières, vapeurs, fenêtres de protection encrassées) et aux variations d'émissivité par rapport aux pyromètres monochromes. La génération PK 68 intègre un indicateur de vitalité et une fonction SMART de surveillance continue pour faciliter la maintenance préventive.

Caractéristiques principales :

• Plage de mesure 550 à 1 400 °C
• Sortie de commutation configurable universelle
• Haute résolution optique grâce à des lentilles de précision
• Interface IO-Link (V1.1.3)
• Réglages via boutons capteur ou interface automate
• 2 × sorties de commutation PNP open collector
• Montage simple par filetage central M30
• Affichage LED 4 chiffres, très lumineux

Version / Données clés :
Version : CellaTemp PK 68 BF 1
Plage de mesure : 550 - 1400 °C
Taille de la cible : 21 mm à 1,5 m de focale
Forme du champ de mesure : circulaire
Principe de mesure : bi-couleur (double photodiode)

Paramètres de mesure (résumé) :
Capteur : double photodiode
Plage spectrale : 0,95 / 1,05 µm
Temps de réponse t90 : ≤ 10 ms (T > 650 °C)
Incertitude de mesure : 1 % de la lecture
Répétabilité : 2 K
Coefficient de température : 0,05 %/K
Résolution sortie analogique : 0,1 K + 0,005 % de l'étendue
Résolution interface : 0,1 K
Résolution affichage : 1 K

Paramètres électriques :
Sortie analogique : 0(4)-20 mA, linéaire, scalable
Résistance de charge : ≤ 500 Ω
Sorties de commutation : 2 × PNP open collector, 24 V DC, 150 mA max chacune
Entrée test : 10 - 34 V DC (IEC 61131-2)
Interface : IO-Link V1.1.3
Alimentation : 18 - 32 V DC
Consommation : ≤ 50 mA à 24 V DC

Affichage et commandes :
Affichage : LED rouge 4 chiffres, hauteur 8 mm
Indicateurs : 3 LEDs d'état
Commandes : 3 boutons

Paramètres généraux :
Connexion : M12 5 broches (A-coding)
Température ambiante : 0 - 65 °C
Température de stockage : -20 - +80 °C
Humidité admissible : 95 % r.H. max. (sans condensation)
Dimensions : Ø 30 × 210 mm (sans connecteur)
Boîtier : Inox V2A (1.4305)
Indice de protection : IP65 (DIN 40050)
Poids : env. 0,4 kg

Paramètres réglables (exemples) :
Mise à l'échelle analogique et sélection 0/4-20 mA, constante de temps d'atténuation, maintien de la valeur max, mode de fonctionnement, points de commutation et délais, correction de température par interpolation, indicateur de vitalité, paramètres de service, réinitialisation usine, verrouillage des touches, unité °C/°F, simulation de température

Fonctions :
Alarme surtempérature (température interne > 75 °C), fonction service (simulation de valeur mesurée), DTD (détection de température discontinue) pour procédés discontinus, diagnostics (inversion de polarité, surcharge, tension d'alimentation incorrecte), protection contre l'inversion de polarité pour alimentation et sorties

Contenu de la livraison :
Thermomètre infrarouge CellaTemp PK 68, manuel court, 2 écrous de fixation

Logiciel :
SW 50 (logiciel IO-Link)

Champ de mesure (exemples) :
Distance de mesure - Diamètre du champ
0.00 mm - 15.00 mm
60.00 mm - 15.24 mm
120.00 mm - 15.48 mm
180.00 mm - 15.72 mm
300.00 mm - 16.20 mm
600.00 mm - 17.40 mm
900.00 mm - 18.60 mm
1 500.00 mm - 21.00 mm

Caractéristiques techniques :

• Modèle : CellaTemp PK 68
• Plage de mesure : 550 - 1 400 °C
• Principe : bi-couleur, 0,95 / 1,05 µm
• Optique / taille de cible : 21 mm à 1,5 m (exemples en tableau)
• Temps de réponse : ≤ 10 ms (T > 650 °C)
• Précision : 1 % de la lecture; répétabilité 2 K
• Sorties : 0(4)-20 mA; 2 × sorties de commutation PNP
• Interface : IO-Link V1.1.3
• Alimentation : 18 - 32 V DC; ≤ 50 mA
• Boîtier & protection : inox, IP65
• Affichage & commandes : LED 4 chiffres, 3 LEDs, 3 boutons
• Dimensions / poids : Ø 30 × 210 mm; env. 0,4 kg
• Inclus : manuel court et 2 écrous de fixation
