Pyromètre optique CellaWafer PA 38

numérique°C°F

Présentation produit :

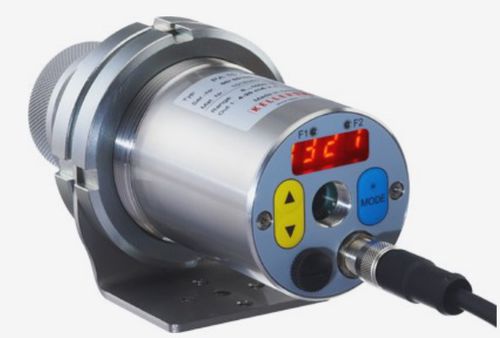

Le CellaWafer PA 38 est un pyromètre numérique pour la mesure sans contact de la température des plaquettes et des métaux, de 450 à 1800 °C. Sa réponse spectrale très court‑onde et étroite le rend adapté aux procédés sur plaquettes de silicium (par ex. RTP) et aux métaux tels que le tungstène et le molybdène. La conception réduit la sensibilité aux variations d'émissivité, offrant des mesures plus stables en environnement de production.

Caractéristiques particulières :

• Plage de mesure 450 à 1800 °C
• Lentilles interchangeables focalisables pour un réglage précis de la distance de mesure
• Optiques de précision antireflet à large bande
• Plage spectrale court‑onde et étroite (0,88 µm)
• Optimisé pour mesures précises sur plaquettes de silicium et métaux
• Affichage LED 4 chiffres, lisible à distance
• Sortie de courant de test pour fonctions de diagnostic
• Interfaces standards : sortie analogique, USB et RS‑485

Propriétés sélectionnables / configuration type :

• Plage de mesure : 450 – 1800 °C
• Distances de focalisation (exemples) : 0,3 m – ∞ (selon objectif)
• Options de visée : visée à travers l'objectif / caméra intégrée / diode laser pilote
• Exemple de version : CellaWafer PA 38 AF 10

Contenu livré (typique) :

• Pyromètre CellaWafer PA 38
• Câble de connexion VK 02/A (5 m)
• Câble vidéo VK 02/F (5 m) pour modèles avec caméra intégrée
• Câble USB VK 11/D (1,8 m)
• Logiciel CellaView
• Manuel succinct

Remarques / outils disponibles sur la fiche produit :

• Calculateur du champ de mesure (diamètres de spot selon la distance)
• Calculateur d'émissivité et fonctions de réglage de l'émissivité
• Démo vidéo de la fonction caméra

Caractéristiques techniques (sélection) :

• Référence article : 1124957
• PGB n° : 500
• Principe de mesure : monochromatique (one‑colour)
• Plage de mesure : 450 – 1800 °C
• Plage spectrale : 0,88 µm
• Capteur : photodiode
• Temps de réponse t98 : ≤ 50 ms (T > 650 °C); ≤ 2 ms (T > 850 °C)
• Incertitude de mesure : 0,3 % de la valeur, min. 4 K
• Répétabilité : 1 K
• Rapport distance/spot (D:S) : 60 : 1
• Forme du champ de mesure : circulaire
• Objectif exemple : PA 20.08 (ex. F50 PZ 20.08 — focalisation 0,3 m – ∞)
• Sortie analogique : 0(4) – 20 mA, linéaire, commutable, ajustable; R ≤ 500 Ω
• Entrée analogique : 0 – 10 V
• Sorties de commutation : 2 × open collector 24 V DC, ≤ 30 mA
• Entrées de commutation : 2 × jusqu'à 24 V
• Interfaces : USB, RS‑485
• Alimentation : 24 V DC (+10 % / −20 %); consommation ≤ 175 mA
• Sortie vidéo (option caméra) : composite PAL
• Affichage : LED rouge 4 chiffres, hauteur chiffres 8 mm; voyants d'état : 2 × LED; commandes : 3 boutons
• Connexion : M12, 8 broches
• Température ambiante (fonctionnement) : 0 – 65 °C; stockage : −20 – +80 °C
• Humidité admissible : max. 95 % HR (sans condensation)
• Boîtier : acier inoxydable V2A (1.4305); indice de protection : IP65
• Dimensions : Ø 65 mm × 220 mm (max. 277 mm); poids : env. 0,9 kg
• Paramètres réglables (exemples) : plage de mesure, échelle I/O analogique, filtre de lissage, émissivité/transmittance, compensation radiation ambiante réfléchie, limites d'alarme, linéarisation, comportement LED, simulation, unité °C/°F; modèles caméra : TBC, balance des blancs
• Fonctions (exemples) : alarme de surtempérature (sortie analogique > 20,5 mA si température interne > 80 °C), simulation service, ATD (détection automatique pour procédés discontinus)
• Logiciel : CellaView
