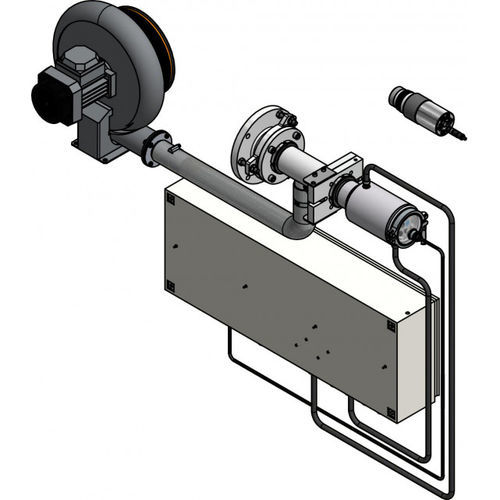

Système de mesure de température PA 40-K007

de débità laseroptique

Composition du système de mesure :

• Pyromètre CellaTemp PA 40 AF 4
• Montage PA 20-066

Caractéristiques spéciales :

• Pyromètre bichromatique avec optique focalisable dans un boîtier en acier inoxydable
• Objectif de précision antireflet à large bande
• 2 sorties analogiques, 2 sorties de commutation, USB et RS 485
• Aide à la visée : visée à travers l'objectif
• Support de montage avec raccord de refroidissement et connexion pour ventilateur externe pour usage industriel, avec dispositif de maintien réglable
• Armoire de commande avec détecteur de débit et connexions pour eau, air et alimentation secteur
• Ventilateur externe

Contenu de la livraison :

• Pyromètre CellaTemp PA
• Câble de connexion VK 02/A (5 m)
• Câble vidéo VK 02/F (5 m) pour modèle avec caméra intégrée
• Câble USB VK 11/D (1,8 m)
• Logiciel CellaView
• Manuel (abrégé)

Données techniques - Paramètres de mesure :
Plage de mesure : 500 - 3000 °C en plusieurs segments
Capteur : Double photodiode
Gamme spectrale : 0,95 / 1,05 µm
Temps de réponse t98 : Plage 500 - 1400 °C : ≤ 10 ms (T > 650 °C) ; Plage 650 - 1700 °C : ≤ 20 ms (T > 650 °C) et ≤ 10 ms (T > 750 °C) ; Plage 750 - 2400 °C : ≤ 10 ms (T > 950 °C) ; Plage 850 - 3000 °C : ≤ 10 ms (T > 1050 °C)
Incertitude de mesure : 1 % de la lecture de la température [°C]
Répétabilité : 2 K
Coefficient de température : 0,05 %/K
Résolution sortie courant : 0,2 K + 0,03 % de la plage sélectionnée
Résolution interface : 0,1 K
Résolution affichage : 1 K

Variantes optiques (objectifs et plages de focalisation) :
Pour plage 500 - 1400 °C : Objectif F50 PZ 20.08 : mise au point 0,3 m - ∞
Pour plages 650 - 1700 °C, 750 - 2400 °C et 850 - 3000 °C : Objectif standard PZ 20.01 : mise au point 0,4 m - ∞
Objectif macro rapproché PZ 20.03 : mise au point 0,2 m - 0,4 m
Grand-angle PZ 20.05 : mise au point 0,2 m - ∞
Téléobjectif I PZ 20.06 : mise au point 1,2 m - ∞
Téléobjectif II PA 20.06 : mise au point 0,6 m - ∞
Supplément pour 850 - 3000 °C : Objectif macro PA 40.01 : mise au point 0,086 m - 0,115 m

Paramètres électriques :
Sortie analogique : 0(4) - 20 mA linéaire, commutable, extensible
Résistance : ≤ 500 Ω
Entrée analogique : 0 - 10 V
Sortie de commutation : 2 x collecteur ouvert 24 V DC, ≤ 30 mA
Entrée de commutation : 2 x jusqu'à 24 V
Interfaces : USB ; RS 485
Alimentation : 24 V DC +10 % / -20 %
Consommation : ≤ 175 mA pour 24 V DC

Caméra :
Sortie vidéo : Composite PAL, 1 Vpp, 75 Ω

Fonctions :
Visée à travers l'objectif ; témoin laser ; option caméra ; affichage LED rouge 4 chiffres (hauteur des chiffres 8 mm) ; 2 témoins LED d'état ; éléments de commande : 3 boutons

Paramètres généraux :
Connexion : filetage M12, connecteur 8 broches
Température ambiante : 0 - 65 °C
Température de stockage : -20 - +80 °C
Humidité admissible : 95 % HR max. (sans condensation)
Dimensions : Ø 65 mm x 220 mm (max. 277 mm)
Boîtier : Acier inoxydable V2A (1.4305)
Indice de protection : IP 65 selon DIN 40050
Poids : env. 0,9 kg

Paramètres réglables (exemples) :
Plage de mesure ; variable mesurée et échelle des signaux d'entrée/sortie analogiques ; filtre de lissage ; mode mémoire et temps de maintien mémoire ; émissivité ; transmissivité ; compensation du rayonnement ambiant réfléchi ; limites et mode de fonctionnement des contacts d'alarme ; paramètres de la fonction ATD (en option) ; fonction de linéarisation ; affichage LED d'état ; simulation de courant et de température ; unité de température °C/°F ; sélection du canal de mesure ; seuil de surveillance de l'encrassement ; pour modèles avec caméra : fonction TBC et balance des blancs

Fonctions (sélection) :
Signal de surtempérature : si la température interne dépasse 80 °C, la sortie analogique affiche une valeur > 20,5 mA
Fonction service : simulation d'une valeur mesurée ou d'un signal courant
Fonction ATD (Automatic Temperature Detection) : détection automatique de la température pour processus discontinus

Champ de mesure (distance : diamètre)
0.00 mm : 18.00 mm
16.00 mm : 17.39 mm
32.00 mm : 16.77 mm
48.00 mm : 16.16 mm
64.00 mm : 15.55 mm
80.00 mm : 14.93 mm
96.00 mm : 14.32 mm
112.00 mm : 13.71 mm
128.00 mm : 13.09 mm
144.00 mm : 12.48 mm
160.00 mm : 11.87 mm
176.00 mm : 11.25 mm
192.00 mm : 10.64 mm
208.00 mm : 10.03 mm
224.00 mm : 9.41 mm
240.00 mm : 8.80 mm
256.00 mm : 8.19 mm
272.00 mm : 7.57 mm
288.00 mm : 6.96 mm
304.00 mm : 6.35 mm
320.00 mm : 5.73 mm
336.00 mm : 5.12 mm
352.00 mm : 4.51 mm
368.00 mm : 3.89 mm
384.00 mm : 3.28 mm
400.00 mm : 2.67 mm

Software:
CellaView

Scope / Item information:
Item No.: 1093281
