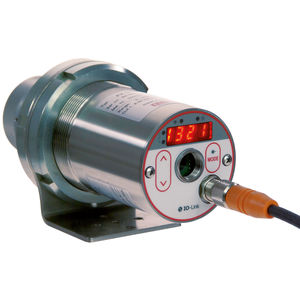

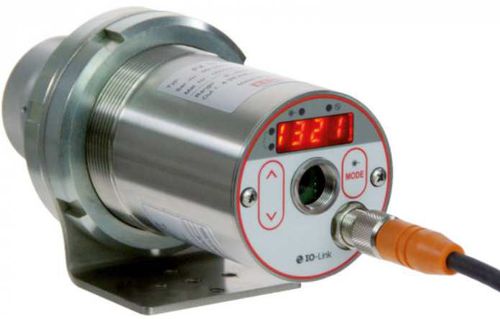

Pyromètre avec afficheur LED CellaTemp® PX 40

°C°F4-20 mA

Product description:
Le CellaTemp® PX 40 est un pyromètre numérique bi-couleur destiné à la mesure de températures de 500 à 3 000 °C. La méthode de mesure bi-couleur (quotient) rend l'appareil moins sensible aux perturbations telles que poussières et vapeurs dans le champ de vision, vitrages de protection encrassés ou variations de surface, par rapport aux pyromètres monocouleurs. Pour un visée précise de l'objet, des options de visée par optique traversante, témoin laser ou module caméra sont disponibles.

Special features:

• Plage de mesure : 500 à 3 000 °C
• Interface IO-Link
• Objectifs interchangeables et focalisables pour ajuster la distance de mesure
• Optiques de précision anti-reflets large bande
• Affichage LED lisible à distance
• Tous les paramètres réglables via clavier intégré
• Sortie courant de test pour diagnostic
• 1 sortie analogique et 2 sorties de commutation
• Source / canal configurables
• Fonction ATD pour détection automatique de température
• Fonction SCM pour surveillance des encrassements

Additional product information:

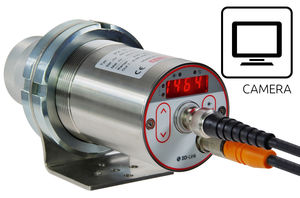

Options de visée disponibles : visée par optique traversante, témoin laser, module caméra vidéo. Système d'objectifs focalisables avec plusieurs objectifs et lentilles macro/close-up pour courtes distances de mesure. L'option caméra fournit une sortie vidéo composite PAL pour alignement et observation.

Technical specifications:

• Principe de mesure : bi-couleur (quotient)
• Plage de mesure : 500 - 3000 °C (segmentée)
• Capteur : double photodiode
• Plage spectrale : 0,95 / 1,05 µm
• Temps de réponse t98 : variable selon plage (exemples : 500–1400 °C ≤ 10 ms (T > 650 °C); 650–1700 °C ≤ 20 ms (T > 650 °C) / ≤ 10 ms (T > 750 °C); 750–2400 °C ≤ 10 ms (T > 950 °C); 850–3000 °C ≤ 10 ms (T > 1050 °C))
• Incertitude de mesure : 1 % de la valeur lue [°C]
• Répétabilité : 2 K
• Coefficient en température : 0,05 %/K
• Résolution sortie courant : 0,2 K + 0,03 % de la plage sélectionnée
• Résolution interface : 0,1 K
• Résolution affichage : 1 K
• Sortie analogique : 0(4)–20 mA, linéaire, commutable, extensible
• Charge pour sortie analogique : ≤ 500 Ω
• Sorties de commutation : 2 × open collector 24 V DC, ≤ 150 mA
• Interface : IO-Link
• Alimentation : 24 V DC +10 % / -20 %
• Consommation : ≤ 175 mA (24 V DC)
• Sortie vidéo (modèle caméra) : Composite PAL, 1 Vpp, 75 Ω
• Affichage : afficheur LED rouge 4 chiffres (hauteur des chiffres 8 mm)
• Affichage d'état : 4 × LED
• Éléments de commande : 3 boutons (paramètres réglables via clavier)
• Dimensions : Ø 65 mm × 220 mm (max. 277 mm)
• Boîtier : acier inoxydable V2A (1.4305)
• Indice de protection : IP65 (selon DIN 40050)
• Poids : env. 0,9 kg
• Connexion : filetage M12, 5 broches
• Température ambiante (fonctionnement) : 0 - 65 °C
• Température de stockage : -20 - +80 °C
• Humidité admissible : max. 95 % HR (sans condensation)
• Contenu de livraison (exemple) : Pyromètre CellaTemp PX, câble de connexion VK 02/L AF 1 (5 m), câble vidéo VK 02/F (5 m) pour modèles avec caméra, notice courte
• Paramètres réglables (exemples) : mise à l'échelle sortie analogique, filtre de lissage, mode mémoire et temps de maintien, émissivité, transmissivité, limites et modes d'alarme, paramètres ATD, simulation courant/température, unité °C/°F, sélection du canal de mesure (bi-couleur / mono-couleur)
• Fonctions (exemples) : signal de surtempérature, fonction simulation service, ATD pour processus discontinus, surveillance des contaminations (SCM)
• Variantes optiques / objectifs (exemples) : objectif macro PA 40.01 (mise au point 0,086 - 0,115 m) pour plages de température élevées; objectif standard PZ 20.01 (0,4 m - ∞); close-up PZ 20.03 (0,2 - 0,4 m); grand-angle PZ 20.05 (0,2 m - ∞); téléobjectif PZ 20.06 (1,2 m - ∞); téléobjectif PA 20.06 (0,6 m - ∞) — choix selon version AF / plage de mesure
