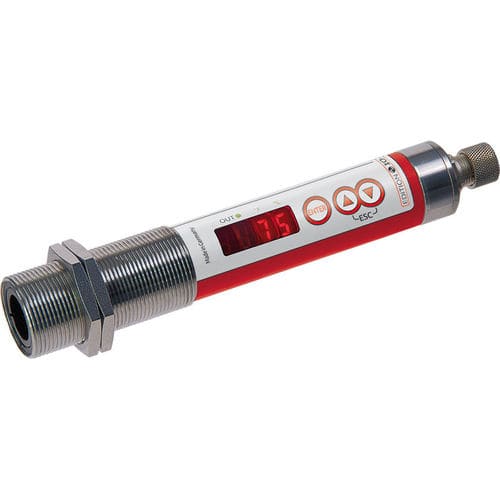

Pyromètre avec afficheur LED CellaTemp® PK 52

°C°FIO-Link

Description du produit
Le CellaTemp® PK 52 est un pyromètre infrarouge conçu pour la mesure de température dans les fours chauffés à la flamme. Sa plage spectrale sélective autour de 3,9 µm rend les mesures insensibles à la vapeur d'eau et au CO2 présents dans le champ de vision, permettant des relevés précis à travers les flammes et les gaz de combustion, même à grande distance.

Caractéristiques particulières

• Plage de mesure 500 à 2 000 °C
• Sorties de commutation universellement configurables
• Haute résolution optique grâce à des lentilles de précision
• Interface IO-Link pour intégration et paramétrage
• Tous les paramètres réglables via boutons sur le capteur ou par interface de l'installation
• 2 × sorties de commutation PNP open-collector
• Montage simple par filetage central M30
• Affichage LED 4 chiffres grand et contrasté

Paramètres de mesure (extrait)
Plage de mesure : 500 - 2000 °C
Capteur : thermopile
Plage spectrale : 3,8 - 4,0 µm (optimisée pour mesures à la flamme)
Temps de réponse t90 : ≤ 60 ms
Incertitude de mesure : 1 % de la lecture [°C]
Répétabilité : 4 K
Coefficient de température : 0,04 %/K
Résolution sortie courant : 0,1 K + 0,005 % de la plage sélectionnée
Résolution interface : 0,1 K
Résolution affichage : 1 K

Paramètres électriques (extrait)
Sortie analogique : 0(4) - 20 mA linéaire, commutable, scalable
Résistance de charge : ≤ 500 Ω
Sortie de commutation : 2 × PNP open-collector, 24 V DC, 150 mA max. chacun
Entrée test : 10 - 34 V DC (selon IEC 61131-2)
Interface : IO-Link V1.1.3
Alimentation : 18 - 32 V DC
Consommation : ≤ 50 mA à 24 V DC

Caractéristiques
Affichage : LED rouge 4 chiffres, hauteur des chiffres 8 mm
Indicateurs d'état : 3 × LED
Éléments de commande : 3 boutons-poussoirs

Paramètres généraux
Raccordement : connexion M12 5 broches (A-coding)
Température ambiante : 0 - 65 °C (fonctionnement)
Température de stockage : -20 à +80 °C
Humidité admissible : 95 % r.H. max. (sans condensation)
Dimensions : Ø 30 × 210 mm (sans connecteur)
Boîtier : acier inoxydable V2A (1.4305)
Indice de protection : IP65 (DIN 40050)
Poids : env. 0,4 kg

Paramètres ajustables (exemples)
Mise à l'échelle et filtrage de la sortie analogique, réglage rapide de l'émissivité, transmission pour verre de protection, temps de maintien pour mémoire du pic, configuration des contacts de commutation (source, seuil, temporisations), correction de température par points d'interpolation, indicateur de vitalité, paramètres de service, réinitialisation usine, verrouillage des touches, options d'affichage (température / fonctionnement), unité °C/°F, simulation de température

Fonctions (extrait)
Signal de surtempérature (température interne > 75 °C)
Fonction service : simulation d'une valeur mesurée
Fonction diagnostic : indique inversion de polarité, surcharge et mauvaise tension d'alimentation
Protection contre inversion de polarité pour alimentation, sortie analogique et sorties de commutation

Contenu de la livraison
Pyromètre infrarouge CellaTemp® PK 52
Manuel succinct
2 écrous de fixation

Logiciel
SW 50

Spécifications techniques

• Modèle : CellaTemp® PK 52
• Plage de mesure : 500 - 2 000 °C
• Plage spectrale : 3,8 - 4,0 µm (optimisée pour mesures à la flamme)
• Options de sortie : 0/4 - 20 mA analogique, 2 × sorties de commutation PNP open-collector
• Interface : IO-Link V1.1.3
• Temps de réponse : ≤ 60 ms
• Précision : 1 % de la lecture
• Indice de protection : IP65
• Boîtier : acier inoxydable (Ø 30 × 210 mm)
• Température de fonctionnement : 0 - 65 °C
