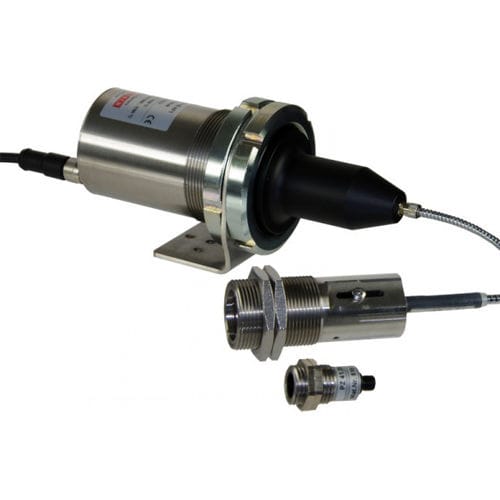

Pyromètre optique CellaCast PA 81

à LEDRS485USB

Présentation produit :
Le CellaCast PA 81 est un pyromètre bi-couleur destiné à la mesure sans contact de la température des métaux liquides dans les canaux de coulée, les louches de transfert et de coulée. Il dispose d'une tête de mesure optique séparée et d'un câble à fibre optique, insensibles aux interférences électromagnétiques et utilisables jusqu'à 250 °C sans refroidissement, ce qui le rend adapté aux emplacements exigus ou difficiles d'accès.

Caractéristiques principales :

• Plage de mesure 800 à 2400 °C
• Système de mesure sans usure et sans maintenance pour four de fusion, four de maintien, cupola et haut fourneau
• Fonction ATD pour filtrer la température de la surface métallique sans scories ni oxydes
• Méthode de mesure bi-couleur pour des relevés sans perturbation en présence de poussière et de vapeurs
• Optique haute résolution pour des mesures fiables à distance
• Tête de mesure et câble fibrés résistants à la chaleur jusqu'à 250 °C

Propriétés clés / Données de version :
Plage de mesure : 800 - 2400 °C
Distance focale : 0,2 m - ∞
Option de visée : point laser
Forme du champ de mesure : rond
Rapport distance : 190 : 1
Tête de mesure (standard) : PA 41.01
Principe de mesure : bi-couleur

Paramètres de mesure :
Plage de mesure : 800 - 2400 °C
Capteur : double photodiode
Plage spectrale : 0,95 / 1,05 µm
Temps de réponse t98 : ≤ 20 ms (T > 950 °C)
Incertitude de mesure : 1,5 % de la lecture en °C
Répétabilité : 3 K
Coefficient de température : 0,05 %/K
Résolution sortie courant : 0,2 K + 0,03 % de la plage sélectionnée
Résolution interface : 0,1 K
Résolution affichage : 1 K

Variantes optiques :
Têtes de mesure : PA 41.01 (M30) : focalisation 0,2 m - ∞

Paramètres électriques :
Sortie analogique : 0(4) - 20 mA linéaire, commutable, extensible (≤ 500 Ω)
Entrée analogique : 0 - 10 V
Sorties de commutation : 2 x Open Collector 24 V DC, ≤ 30 mA
Entrées de commutation : 2 x jusqu'à 24 V
Interface : USB, RS 485
Alimentation : 24 V DC +10 % / -20 %
Consommation : ≤ 175 mA (24 V DC)

Fonctions d'utilisation :
Option de visée : point laser
Affichage : LED 4 chiffres rouge, hauteur des chiffres 8 mm
Affichage d'état : 2 x LED
Commandes : 3 boutons

Paramètres généraux :
Connexion : pas de vis M12 8 broches
Température ambiante : électronique 0 - 65 °C ; tête de mesure jusqu'à 250 °C
Température de stockage : -20 - +80 °C
Humidité admissible : 95 % HR max. (sans condensation)
Dimensions : électronique Ø 65 mm x 187 mm ; tête selon type
Boîtier : inox V2A (1.4305)
Indice de protection : IP 65 (DIN 40050)
Poids : env. 0,9 kg

Paramètres réglables :

• Plage de mesure et variable mesurée
• Échelle des signaux d'entrée/sortie analogiques
• Filtre de lissage et mode de fonctionnement mémoire
• Temps de maintien de la mémoire
• Émissivité et transmissivité
• Compensation du rayonnement ambiant réfléchi
• Limites et mode de fonctionnement des contacts d'alarme
• Paramètres de la fonction ATD et fonction de linéarisation
• Configuration des voyants et simulation courant/température
• Unité de température °C/°F
• Sélection canal de mesure : bi-couleur, monochrome 1, monochrome 2
• Niveau seuil de surveillance de contamination

Fonctions :

• Signal de surtempérature : si la température interne > 80 °C la sortie analogique indique > 20,5 mA
• Fonction service : simulation d'une valeur mesurée ou d'un signal courant
• ATD (détection automatique de température) : détection automatique pour processus discontinus

Contenu de la livraison :

• Pyromètre CellaCast PA
• Câble de connexion VK 02/A (5 m)
• Tête de mesure
• Câble USB VK 11/D (1,8 m)
• Logiciel CellaView
• Manuel (raccourci)
• * Le câble à fibre optique est à commander séparément

Logiciel :
CellaView

Spécifications techniques :

• Modèle : CellaCast PA 81
• Plage de mesure : 800 - 2400 °C
• Plage spectrale : 0,95 / 1,05 µm
• Temps de réponse (t98) : ≤ 20 ms (T > 950 °C)
• Précision : 1,5 % de la lecture
• Répétabilité : 3 K
• Rapport distance : 190 : 1
• Distance focale : 0,2 m - ∞
• Tête de mesure : PA 41.01
• Principe de mesure : bi-couleur
• Sortie analogique : 0(4) - 20 mA
• Interfaces : USB, RS 485
• Alimentation : 24 V DC (+10 % / -20 %)
• Température ambiante de fonctionnement (électronique) : 0 - 65 °C ; tête jusqu'à 250 °C
• Boîtier : inox V2A (1.4305)
• Indice de protection : IP65
• Poids : env. 0,9 kg
• Logiciel inclus : CellaView
