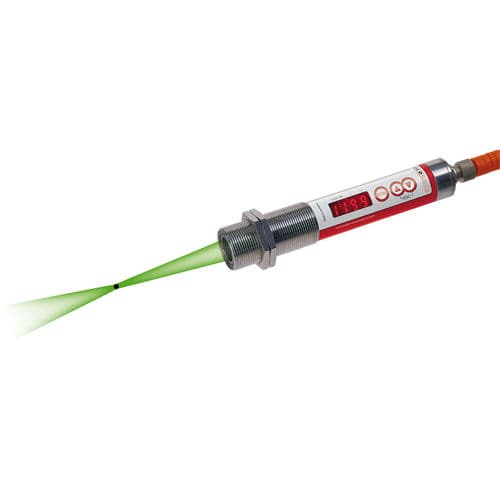

Thermomètre à infrarouge CellaTemp® PKL 68

bichromatiqueavec afficheur LED°C

Description produit :
Le pyromètre bi‑couleur CellaTemp® PKL 68 détecte le rayonnement infrarouge de l'objet mesuré simultanément à deux longueurs d'onde au même point à l'aide d'une double photodiode en construction sandwich. La température est déterminée à partir du rapport des deux intensités de rayonnement. La nouvelle génération de la série CellaTemp® PK intègre un indicateur de vitalité assurant auto‑surveillance, analyse et reporting d'état : il enregistre en continu les données d'exploitation et facilite la maintenance préventive en signalant le meilleur moment pour un contrôle ou une étalonnage selon les conditions d'utilisation.

Caractéristiques principales :

• Plage de mesure 650 à 1600 °C
• Sorties de commutation universellement configurables (2× PNP open collector)
• Haute résolution optique grâce à des lentilles de précision
• Interface IO‑Link (V1.1.3)
• Tous les paramètres réglables via touches sur le capteur ou via l'interface automate
• Montage très simple par filetage central M30
• Grand affichage LED 4 chiffres, haute visibilité
• Temps de réponse t90 ≤ 10 ms (T > 750 °C)

Applications typiques :

• Chauffage des métaux, traitements thermiques et procédés thermiques
• Lignes de production continues et discontinues
• Recuit, trempe, revenu
• Contrôle de qualité et surveillance des processus à haute température

Spécifications techniques :

• Paramètres de mesure : Plage de mesure : 650–1600 °C ; Capteur : photodiode ; Domaine spectral : 0,95 / 1,05 µm ; Temps de réponse t90 : ≤ 10 ms (T > 750 °C) ; Incertitude de mesure : 1 % de la lecture ; Répétabilité : 2 K ; Coefficient de température : 0,05 %/K ; Résolution sortie courant : 0,1 K + 0,005 % de l'étendue choisie ; Résolution interface : 0,1 K ; Résolution affichage : 1 K.
• Paramètres électriques : Sortie analogique : 0(4)–20 mA linéaire, commutable, extensible ; Résistance : ≤ 500 Ω ; Sorties de commutation : 2× PNP open collector 24 V DC, 150 mA max. ; Entrée test : 10–34 V DC (selon IEC 61131‑2) ; Interface : IO‑Link V1.1.3 ; Alimentation : 18–32 V DC ; Consommation : ≤ 75 mA à 24 V DC.
• Caractéristiques : Affichage LED rouge 4 chiffres (hauteur des chiffres 8 mm) ; Indication d'état : 3 LED ; Commandes : 3 boutons.
• Paramètres généraux : Raccordement : M12 filetage 5 broches (A‑coding) ; Température ambiante : 0–65 °C ; Température de stockage : -20–+80 °C ; Humidité admissible : ≤ 95 % r.H. (sans condensation) ; Dimensions : Ø30×235 mm (sans prise) ; Boîtier : acier inox V2A (1.4305) ; Indice de protection : IP65 ; Poids : env. 0,4 kg.
• Paramètres réglables : Sortie analogique 0/4–20 mA et sa mise à l'échelle ; Correction du ratio par réglage rapide ; Transmission du verre de protection ; Constante de temps d'amortissement ; Temps de maintien de la mémoire du maximum ; Mode de fonctionnement, source et seuils de commutation ; Retards de commutation on/off ; Correction de température par points d'interpolation (paires X/Y) ; Indicateur de vitalité ; Paramètres de service et retour usine ; Verrouillage des touches ; Affichage température ou "run" ; Unité °C/°F ; Simulation de température.
• Fonctions : Signal de surchauffe (température interne > 75 °C) ; Fonction service (simulation d'une valeur mesurée) ; DTD (Détection de Température Discontinue) pour détection automatique dans les processus discontinus ; Diagnostics indiquant inversion de polarité, surcharge et mauvaise alimentation ; Protection contre l'inversion de polarité pour alimentation, sortie analogique et sorties de commutation.
• Contenu de la livraison : Pyromètre infrarouge CellaTemp® PK ; Manuel (court) ; 2 écrous de fixation.
• Logiciel : SW 50.
