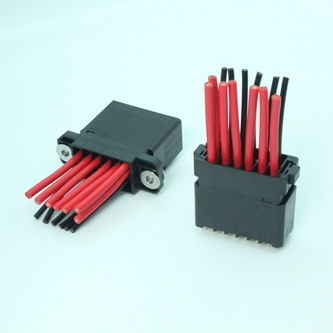

Connecteur de données FTC series
droità sertirpour équipement de véhicule

connecteur de données
connecteur de données
connecteur de données
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
de données
Forme
droit
Type de connexion
à sertir
Applications produit
pour équipement de véhicule, pour applications électroniques
Domaine
pour l'industrie
Courant primaire

Max: 20 A

Min: 5,5 A

Tension

600 V

Pas

5,08 mm (0,2 in)

Description

Nous avons développé de nouvelles variantes des connecteurs de la "série FTC" qui peuvent accueillir deux câbles sertis au pas de 5,08 mm. (1) Connecteur côté PCB type droit (FTC11- □□□ S □). (2) Version 10 broches ajoutée au connecteur latéral pour circuit imprimé / type à angle droit (FTC11), type câble à câble (FTC12) et type à verrouillage (FTC02). (3) Version plaquée or de 0,1μm d'épaisseur ajoutée au connecteur côté PCB et au contact à sertir. Veuillez vous reporter au tableau ci-dessous pour obtenir la liste des variantes. ・ FTC11- □□□ S □ : Fiche (côté PCB, type droit) ・ FTC11- □□□□ B : Fiche (côté PCB, type droit, et type angle droit) - Contact plaqué or de 0,1μm d'épaisseur. FTC02-10, FTC11-10L □, FTC12-10 : version 10 broches ajoutée ・ # 625B- □□-□ : contact serti plaqué or épaisseur 0,1 μm ・ # 641B- □□-□ : contact à sertir plaqué or épaisseur 0.1 μm ・ Équipement de puissance électrique ・ Équipement de véhicule ・ Équipement industriel ・ Equipement d'application électronique ・ Equipement de divertissement ・ Equipement de bureau - Deux câbles sertis peuvent être logés dans un seul contact. - Applicable à AWG # 14/16/18/20. - Le câble serti peut être monté en tout point du boîtier. - Le sertissage de deux câbles ensemble permet de gagner de l'espace et de transférer l'alimentation entre les connecteurs. -La structure du guide d'accouplement absorbe ± 3 mm d'erreur de positionnement. -Le trou de vis marginal du connecteur côté câble absorbe ± 0,7 mm dans la direction XY après l'accouplement. (FTC01) - La longueur effective d'accouplement est de 3 mm. - La structure de contact à 2 points avec pincement à deux feuilles empêche le gauchissement du contact, et la force de contact stable améliore la fiabilité. ・ Matériaux isolants : PBT (avec remplissage de verre) UL94V-0 matériau, noir ・ matériaux de contact : Alliage de cuivre ・ placage de contact : Base nickelée Contact / plaqué or

---
