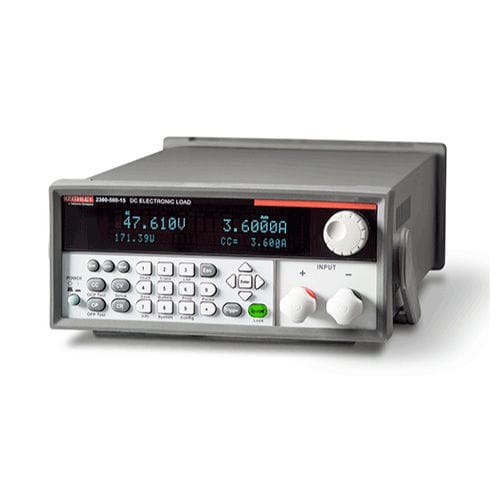

Charge électronique DC 2380

programmableRS-232haute performance

Présentation La gamme 2380 se compose de charges électroniques DC programmables autonomes, à sortie unique, de 200 W, 250 W et 750 W. Proposant plusieurs modes de fonctionnement, ainsi qu’un cycle de charge/décharge dynamique jusqu’à 25 kHz, une résolution de tension/courant élevée et une précision de relecture, de même que plusieurs choix d’interface, la gamme 2380 est adaptée aux tests de sources d’alimentation sur table.

Principales caractéristiques et avantages

• Plusieurs modes de fonctionnement : intensité constante (IC), tension constante (TC), résistance constante (RC) et puissance constante (PC) — permet de tester un équipement dans plusieurs modes avec un seul instrument.
• Résolution et précision de relecture élevées : résolution 0,1 mV / 0,01 mA et précision de relecture 0,025 % / 0,05 % — assure des mesures fiables.
• Cycle dynamique : mode de cycle dynamique jusqu’à 25 kHz avec vitesse de transition réglable — vérification des performances transitoires des sources DC lors de changements de charge rapides.
• Mode liste : supporte jusqu’à 7 groupes de fichiers de liste — exécution rapide et précise de séquences de test complexes avec synchronisation interne/externes.
• Modes de test variés : test batterie, simulation de charge LED, mesure temps de montée/descente de tension, test de protection surintensité/surpuissance — couvre de nombreuses applications.
• Protections intégrées : surtempérature (OTP), surtension (OVP), surintensité (OCP), surpuissance (OPP), protection contre tension inverse (RVP) — protège le DUT et l’instrument.
• Connectivité : interfaces intégrées GPIB, USB, RS232 — facilite l’intégration dans divers environnements de test.

Modèles disponibles
Modèle | Nombre de sorties | Tension maximum | Courant maximum | Connectivité | Modes de fonctionnement | Tarif
2380-120-60 | 1 | 120 V | 60 A | GPIB, USB, RS232 | TC, IC, RC, PC | £2,730
2380-500-15 | 1 | 500 V | 15 A | GPIB, USB, RS232 | TC, IC, RC, PC | £3,030
2380-500-30 | 1 | 500 V | 30 A | GPIB, USB, RS232 | TC, IC, RC, PC | £5,100

Caractéristiques / spécifications techniques

• Série : 2380 series
• Plages de puissance (modèles disponibles) : 200 W, 250 W, 750 W
• Modes de fonctionnement : TC (tension constante), IC (intensité constante), RC (résistance constante), PC (puissance constante)
• Résolution relecture tension : 0,1 mV
• Résolution relecture courant : 0,01 mA
• Précision relecture tension : 0,025 %
• Précision relecture courant : 0,05 %
• Cycle dynamique : jusqu’à 25 kHz (vitesse de transition réglable)
• Mode liste : jusqu’à 7 groupes de fichiers pour synchronisation interne/externes
• Modes de test spécialisés : test batterie, simulation LED, mesure temps de montée/descente, tests de protection
• Protections : OTP, OVP, OCP, OPP, RVP
• Interfaces : GPIB, USB, RS232
• Exemples de SKU : 2380-120-60; 2380-500-15; 2380-500-30
