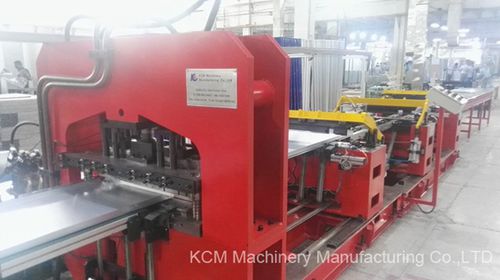

Ligne de profilage pour panneaux

poinçonnageautomatiqueavec convoyeur à rouleaux

Ligne de formage de panneaux latéraux simples Composants : Machine de chargement automatique ; Poinçonneuse, parties 1 et 2 ; Machine à plier les deux côtés ; Cintrage des extrémités, parties 1 et 2 ; Déchargement ; Système pneumatique ; Système hydraulique ; Système de contrôle de l'électricité ; Les autres parties. Utilisations industrielles : 1. Accélérer et améliorer le processus de production de la paroi latérale du visiocoupleur par panneau latéral unique ; 2. Combiner les 2 côtés du panneau en 1 paire de la paroi latérale par des options alternatives dans la production. Procédures de travail : 1. La feuille (à découper au préalable) est à la taille et posée sur le chariot approprié, tandis qu'elle est attirée sur le chariot de chargement par une unité de ramassage avec des ventouses ; La feuille posée est transmise sur la ligne de base comparable, le bord avant des panneaux est conservé comme référence (il n'est pas possible de régler la ligne de base lorsque des feuilles de dimensions différentes sont traitées) ; Selon le programme de production sélectionné, son positionnement est prêt à être effectué automatiquement ; 2. La feuille est envoyée sur le convoyeur à rouleaux et passe le positionnement latéral, elle est entrée dans la table d'encochage et de perçage ; Lorsque la feuille déclenche le capteur du commutateur d'approche à l'entrée de la table d'encochage et de perçage, le système de transfert commence à fonctionner et transporte la feuille vers la position de perçage. Le système de transfert s'arrête lorsque la feuille est en train de percer après avoir terminé le cycle d'encochage, et continue à presser et à transporter la feuille à la sortie de la station ;
