Système d'inspection à ultrasons SCANMASTER UT/X

automatiqued'épaisseurde géométrie

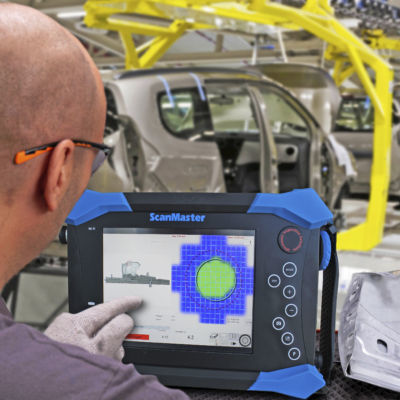

L'inspection des soudures par points avec le ScanMaster UT/X, qui repose sur la technologie des réseaux phasés, permet de mesurer directement le diamètre de la lentille de la soudure, la zone soudée et l'épaisseur résiduelle de la paroi de la lentille. En outre, des algorithmes d'évaluation statistique des balayages A individuels de tous les éléments sont utilisés. La disposition des éléments dans une matrice permet une inspection complète des points de soudure jusqu'à un diamètre de 9 mm avec une seule sonde. Si nécessaire, des sondes conventionnelles peuvent également être incluses dans un plan d'inspection si la sonde PA est trop grande en raison de la géométrie du composant. Dans ce cas, les algorithmes d'évaluation conventionnels sont à nouveau utilisés. La sonde PA peut être utilisée à la fois avec un chemin de retard flexible et un chemin de retard fixe et rigide, et peut donc être adaptée à la géométrie du point de soudure. Faits marquants - Système PA intégré basé sur le dispositif MANTIS - Prise de décision automatique Go / No-Go et classification de la qualité du point de soudure - Une seule sonde à réseau phasé pour tous les diamètres de points (jusqu'à 9 mm) - Possibilité de stocker un nombre pratiquement illimité de configurations d'essai, de balayages C et de balayages A - Utilisation d'algorithmes d'évaluation éprouvés - Prise en charge de combinaisons de 2, 3 et 4 plaques - Connexion réseau pour l'échange de données (SpotWeld Connect) - Gestion de données externes (UltraSPIS) - Génération de rapports d'essai
