Système d'inspection à ultrasons ECHOGRAPH-KNPS

automatiquepour tuyaux

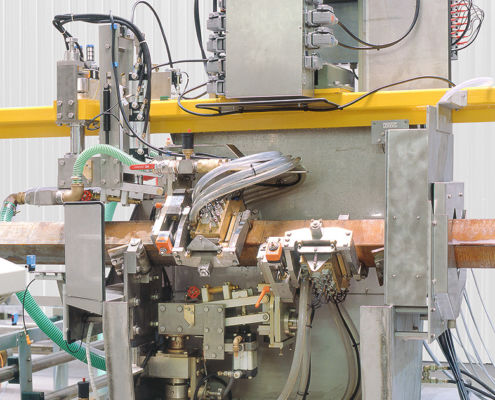

De nos jours, les billettes rondes et carrées (sections transversales typiques d'environ 100 mm - 300 mm) sont généralement produites dans la technique de coulée continue et sont souvent inspectées par ultrasons directement après leur production. Grâce à leur suspension à cardan, les supports de sonde KNPS peuvent également scanner de manière fiable des billettes légèrement courbées et tordues. Le système de contrôle ECHOGRAPH-KNPS se distingue par un couplage ultrasonique particulièrement fiable au moyen d'un jet d'eau. Pour le couplage par faisceau sonore, les variations de distance entre la sonde et la surface du billette, de l'ordre du millimètre, ne sont pas critiques. Les jets d'eau permettent également un couplage à faible usure et un changement rapide pour différentes dimensions de profil, avec une couverture élevée de la section transversale du billet. Lors du contrôle de billettes carrées, 28 sondes (réparties sur quatre supports de sonde) sont utilisées pour insonifier verticalement dans les billettes. Pour l'inspection des billettes rondes, la mécanique d'inspection est convertie et neuf sondes sont utilisées. Trois palpeurs couvrent la zone centrale et six autres palpeurs travaillent avec une insonification par faisceau d'angle pour la zone proche de la surface. Faits marquants - Inspection rapide des billettes pour des diamètres de 100 mm à 300 mm - Transport linéaire des billettes (0,5 m/s - 1 m/s) - 9 à 28 sondes conventionnelles - Accouplement par jets d'eau (technique de l'écumoire) - Changement rapide - Compensation des tolérances de rectitude par suspension cardanique des porte-sondes - Les porte-sondes fonctionnent en mode positionnement (descente ou montée par billette)
